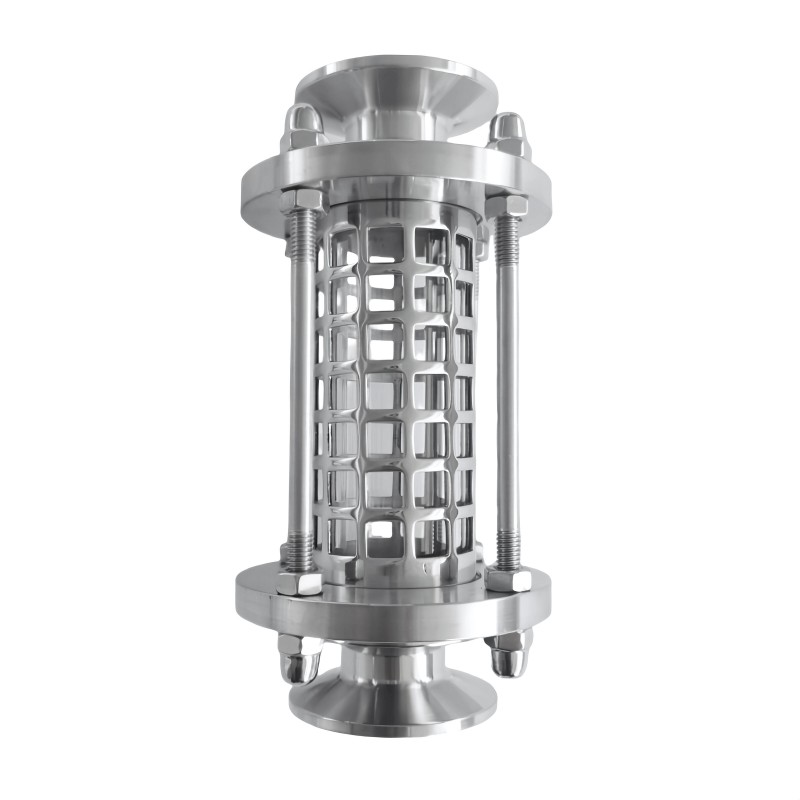

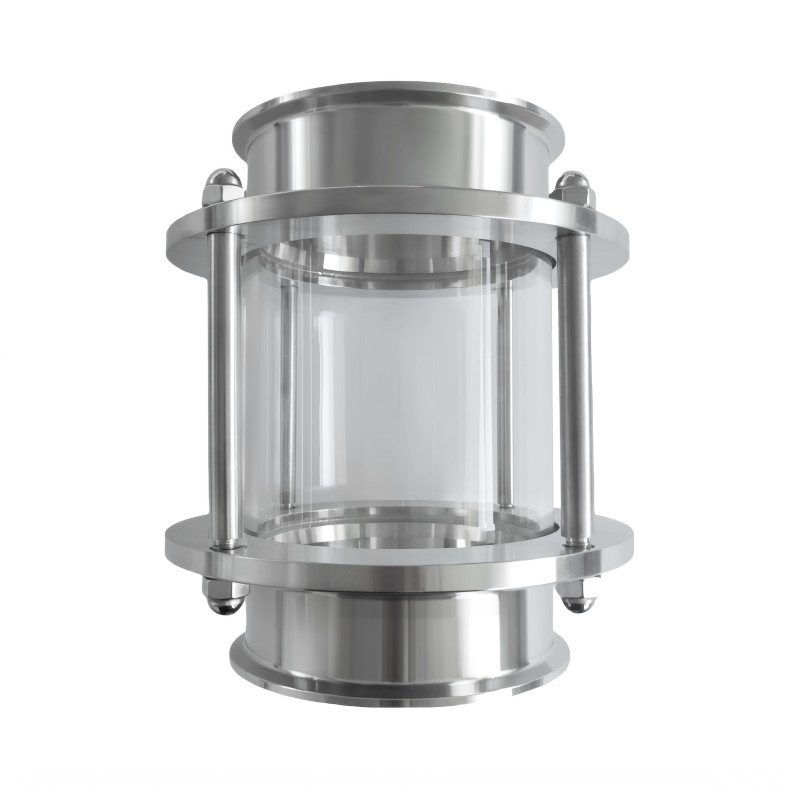

Visor de maneira reta

O visor de maneira reta é usado para ver a situação de funcionamento do equipamento, de acordo com diferentes condições, a AOMI fornece visores diferentes, para atender aos requisitos, é amplamente utilizado para alimentos, bebidas e áreas de farmácia, etc. Visor reto, visão de 360 graus e escolha rede de proteção de metal, configuração nivelada e vertical. Use para ajuste com tubo.

Enviar consulta

Descrição do produto

Dados técnicos
Material	entre em contato com peças do produto	316L(1.4404)
	peças de produtos sem contato	304(1.4301)
	Fornecer um certificado EN 10204 3.1B
visor	Vidro Pyfex (vidro reto)
	Vidro pirex/vidro temperado (vidro de união)
Material de vedação	Padrão	EPDM
	Opção	FPM, Silicone. PTFE. NBR
	Os materiais de vedação estão em conformidade com FDA 177.2600
Faixa de temperatura	-20°C ~ +135°C (EPDM)
Tratamento de superfície	Superfície interna	Ra ≤ 0,8um
	Acabamento superficial externo	Ra ≤ 1,6um
Conexão	Método de conexão: soldagem, rosca, braçadeira, flange

Parâmetro do visor de maneira reta

Série soldada

Tamanho	A	B	C	H
1”	22.1	25.4	76	138
1,5”	34.8	38.1	85	138
2”	47.5	50.8	100	144
2,5”	60.2	63.5	115	144
3”	72.9	76.2	125	150
4”	97.38	101.6	162	154

Série soldada padrão INCH

Tamanho	A	B	C	H
DN25	26	29	79	136
DN32	32	35	85	136
DN40	38	41	92	140
DN50	50	53	108	140
DN65	66	70	127	140
DN80	81	85	142	152
DN100	100	104	162	152

Série soldada padrão DIN

Série de braçadeiras

Tamanho	A	B	C	H
1”	22.1	50.5	76	162
1,5”	34.8	50.5	85	166
2”	47.5	64	100	170
2,5”	60.2	77.5	115	174
3”	72.9	91	125	174
4”	97.38	119	162	192

Série masculina padrão 3A/SMS/ISO

Tamanho	A	B	C	H
DN25	26	50.5	79	160
DN32	32	50.5	85	160
DN40	38	50.5	92	162
DN50	50	64	108	164
DN65	66	77.5	127	164
DN80	81	91	142	188
DN100	100	119	162	192

Série de braçadeiras padrão DIN

Série masculina padrão 3A/SMS/ISO

Tamanho	A	B	C	H
1”	22.1	37.13 ACME8TPI	76	162
1,5”	34.8	50,65 ACME8TPI	85	166
2”	47.5	64.16 ACME8TPI	100	170
2,5”	60.2	77,67 ACME8TPI	115	174
3”	72.9	91.19 ACME8TPI	125	170
4”	97.38	119,25 ACME8TPI	162	192

Série masculina padrão 3A/SMS/ISO

Tamanho	A	B	C	H
DN25	26	Rd52*1/6”	79	160
DN32	32	Rd58*1/6”	85	160
DN40	38	Rd65*1/6”	92	162
DN50	50	Rd78*1/6”	108	164
DN65	66	Rd95*1/6”	127	164
DN80	81	Rd110*1/6”	142	188
DN100	100	Rd130*1/6”	162	192

Série macho padrão DIN
