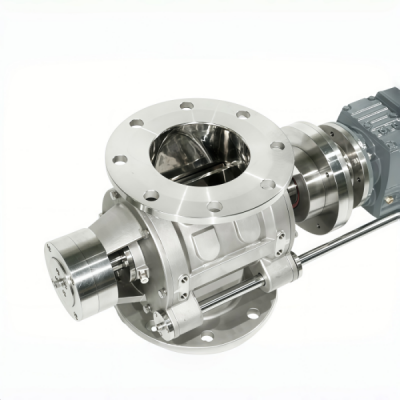

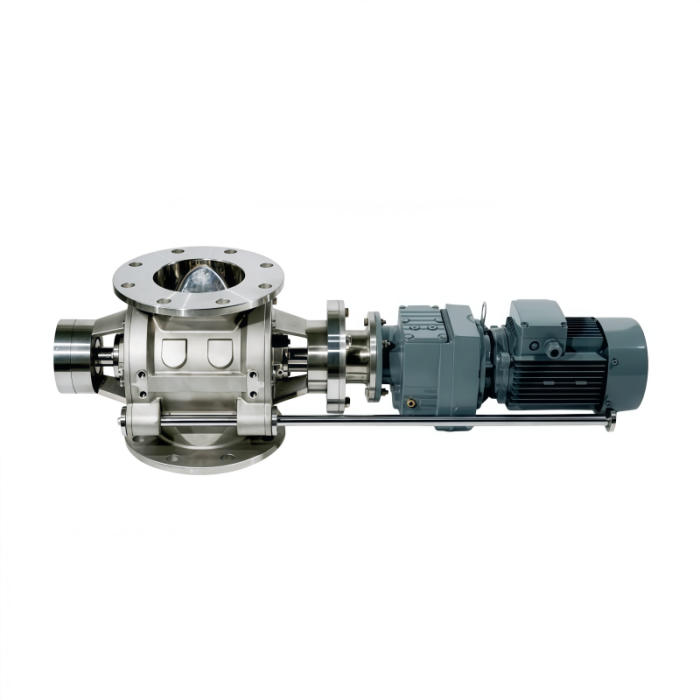

Válvulas de bloqueio de ar rotativas de limpeza rápida

Princípio de funcionamento

O material armazenado na tremonha superior flui para os bolsos do rotor sob a força da gravidade. À medida que o rotor gira continuamente, o material é descarregado de forma controlada e contínua na saída. Portanto, a válvula rotativa permite a dosagem precisa e a descarga contínua de materiais sólidos a granel.

É amplamente utilizado para transportar materiais granulares, em pó e outros materiais sólidos a granel. Tanto nos sistemas de transporte de pressão positiva quanto nos sistemas de transporte a vácuo, a válvula rotativa fornece uma alimentação uniforme e estável na tubulação de transporte, garantindo um fluxo consistente de material e uma velocidade de transporte estável, o que garante uma operação confiável do sistema.

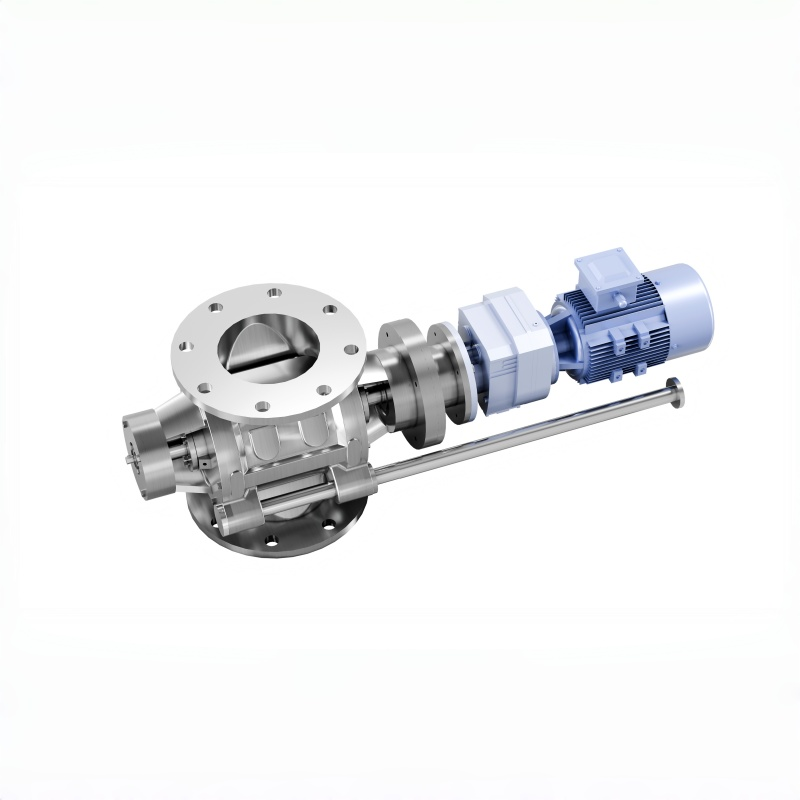

Como um dispositivo de alimentação simples e eficiente, a válvula de bloqueio de ar rotativa apresenta operação estável, fácil remoção do rotor e limpeza conveniente. É adequado para o manuseio de pós e grânulos e é amplamente aplicado em indústrias como produção de baterias de lítio, processamento químico, alimentos e manuseio de pós farmacêuticos.

Além disso, a válvula rotativa está equipada com um sistema de vedação de gás. Ao introduzir gás de vedação na área de vedação do rotor, é formada uma barreira de gás estável, evitando efetivamente o vazamento de material e eliminando a passagem de gás entre diferentes zonas de pressão. Isto garante um desempenho confiável sob condições de pressão positiva e de transporte a vácuo.

Especificação Técnica

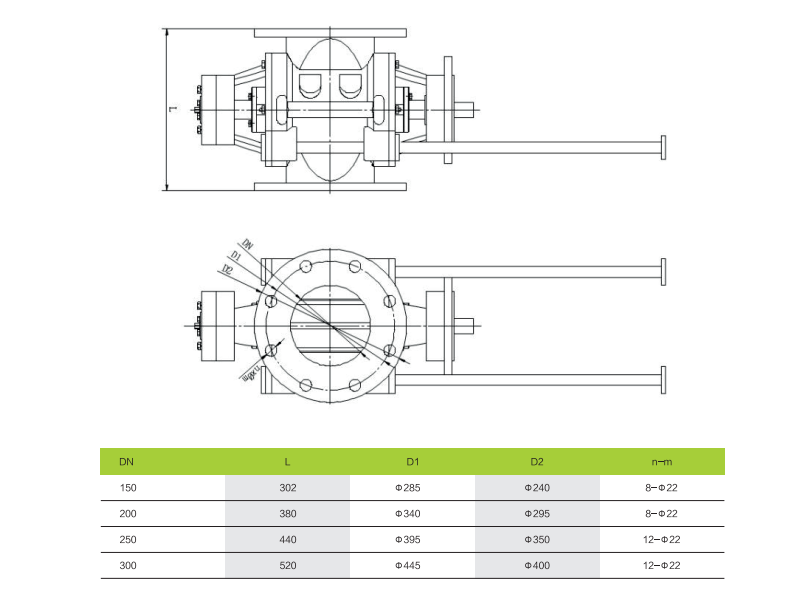

▪ Tamanho: DN150–DN300

▪ Pressão de Trabalho: -0,1 MPa a 0,15 MPa

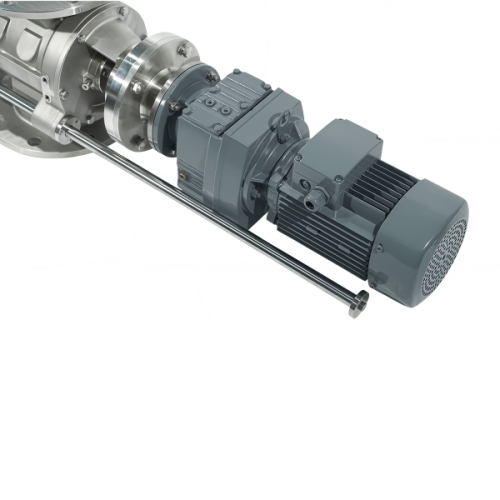

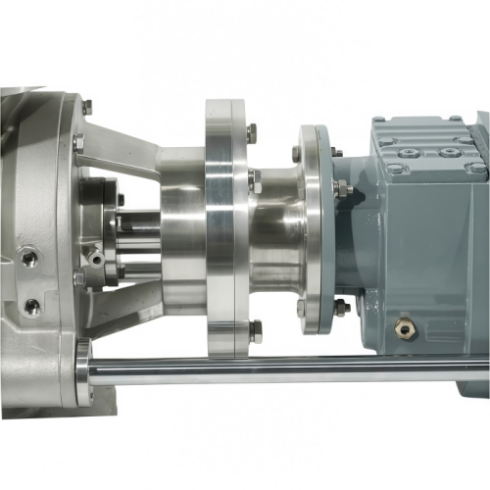

▪ Atuador: Motoredutor (padrão)

▪ Temperatura de Trabalho: -20°C a +150°C

▪ Material (peças metálicas): aço inoxidável 316L / 304 (peças molhadas)

 Aço inoxidável 304 (peças não molhadas)

▪ Material de vedação: Fluoroelastômero (FKM), em conformidade com FDA 21 CFR 177.2660 (padrão)

▪ Acabamento superficial: Ra < 0,4 μm (peças molhadas)

▪ Tipo de pressão: Design não hermético/não estanque à pressão (padrão)

▪ Padrões de conexão: GB PN10 / ANSI 150# / DIN PN10 / JIS 10K / HG20592

▪ Tipo de conexão: Conexão flangeada
