Antes de iniciar o processo de amostragem, a primeira etapa crítica é o procedimento de Esterilização no Local (SIP). Durante esta etapa, a Válvula de Amostragem Asséptica é mantida na posição fechada para garantir que todas as superfícies internas sejam devidamente esterilizadas.

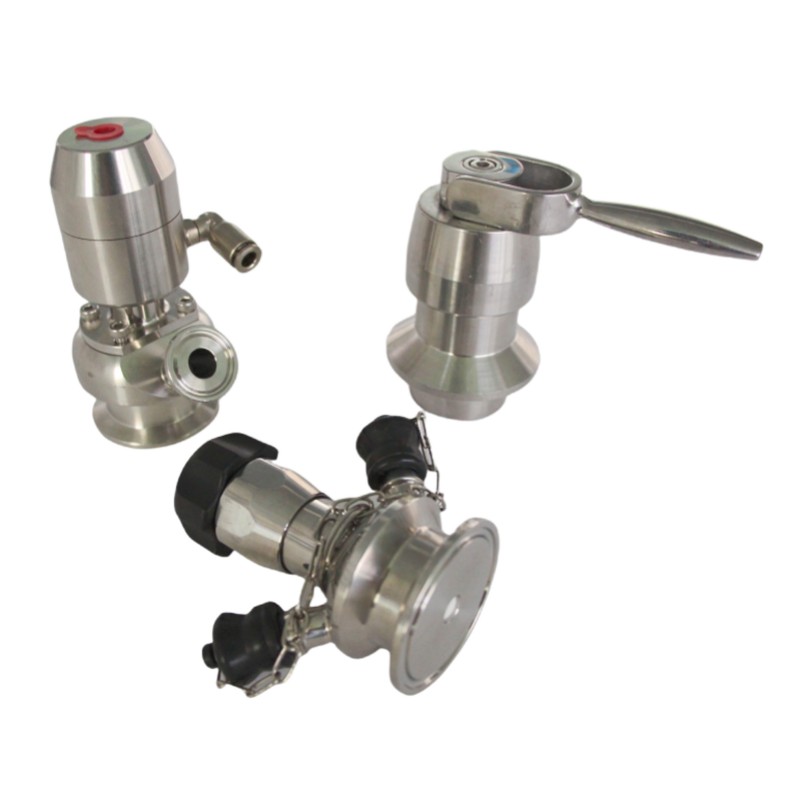

Para iniciar a amostragem, a válvula é aberta girando a alavanca manual (para válvulas manuais ajustáveis) ou ativando o atuador (para versões automatizadas). Esta ação levanta o diafragma e abre o núcleo do eixo, permitindo que o líquido estéril flua através da válvula e entre na linha de amostragem.
Após a conclusão da amostragem, o atuador é invertido para fechar a válvula de diafragma. Nesta fase, a válvula mantém uma conexão estéril entre as duas mangueiras acopladas, permitindo outra rodada de esterilização SIP para garantir a integridade higiênica total do sistema.
Esta válvula de amostragem asséptica foi projetada para uso em ambientes de salas limpas e é ideal para aplicações nas indústrias farmacêutica, de biotecnologia, de laticínios e de bebidas, onde o processamento sanitário e a prevenção de contaminação são fundamentais.
| Dados técnicos | ||
| Material | Entre em contato com peças do produto | 316L(1.4404) |
| peças de produtos sem contato | 304(1.4301) | |
| Fornece certificado EN 10204 3.1B | ||
| Material de vedação | padrão | EPDM |
| opção | Silicone, FPM, PTFE | |
| Todos os materiais de vedação estão em conformidade com FDA 177.2600 | ||
| Temperatura | Temperatura de trabalho em funcionamento | -20~+135℃(EPDM) |
| Temperatura de esterilização | 150 ℃ (máx. 20 minutos) | |
| Pressão | Pressão de trabalho | ≈10bar |
| Controlar a pressão do ar | 5~8bar | |
| Tratamento de superfície | Superfície interna | Ra < 0,8μm |
| Superfície externa | Jateamento de areia | |
| Conexão | Método de conexão: soldagem, rosca, braçadeira | |

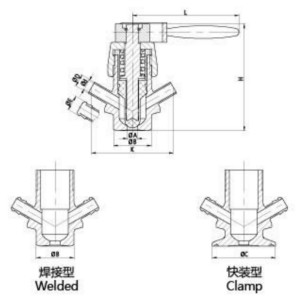

| Tamanho | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Tamanho | A | B | C | D | d1 | D1 | D2 | E | F | G | H | k | L |
| DN6 | 8 | 30 | 25.2 | 50.5 | 6 | 8 | 10 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
| DN8 | 8 | 30 | 25.2 | 50.5 | 8 | 10 | 12 | 25.4 | BSP 1/2” | 110.5 | 80 | 60 | 87 |
