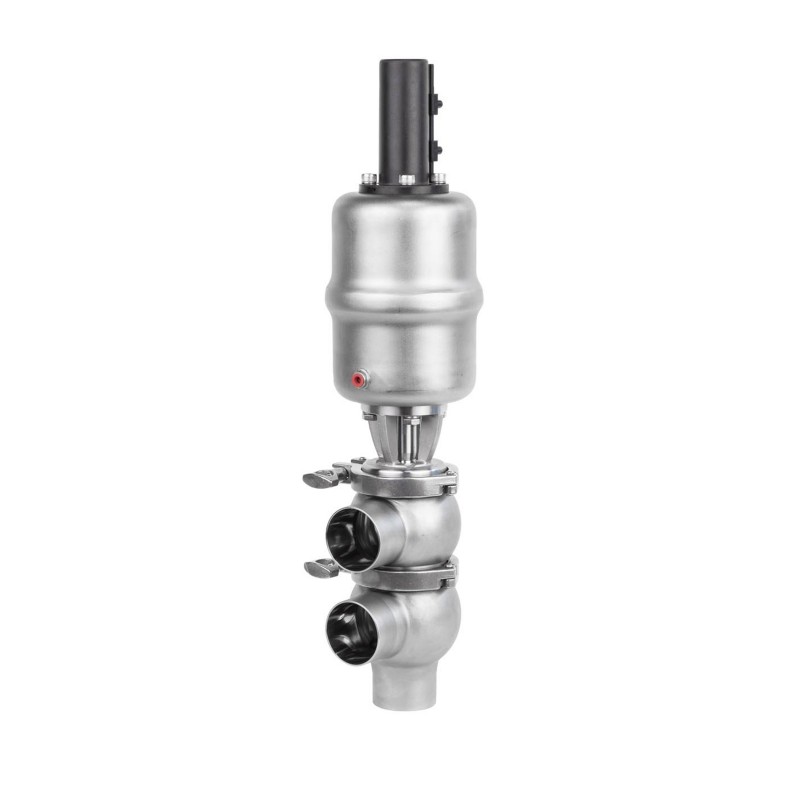

Válvula de desvio sanitário

Esta válvula de desvio sanitário foi projetada para separar com segurança dois meios diferentes que fluem através da mesma válvula, evitando contaminação cruzada. Ele apresenta uma plataforma comprovada de assento único com controle pneumático, oferecendo desempenho confiável em aplicações de laticínios, bebidas e farmacêuticas. Compacto, fácil de limpar (compatível com CIP/SIP) e ideal para linhas de processamento de fluidos sanitários.

Enviar consulta

Descrição do produto

A Válvula de Desvio Sanitário é uma válvula de sede higiênica, acionada pneumaticamente, projetada para aplicações que exigem a separação segura de dois fluxos de produtos diferentes através de um único corpo de válvula. Baseado em uma plataforma comprovada de válvula de sede única, esse design avançado garante zero contaminação cruzada, controle preciso e fácil monitoramento da operação da válvula, tornando-o uma solução ideal para sistemas de processamento de fluidos em indústrias higiênicas exigentes.

Sua construção flexível e higiênica o torna especialmente adequado para uso nos setores de laticínios, bebidas e farmacêutico, onde a pureza do produto, a compatibilidade CIP/SIP e a segurança do processo são essenciais. A válvula evita com eficiência a mistura de fluidos mesmo quando diferentes meios passam pela mesma unidade, possibilitando trocas otimizadas de produtos e limpeza segura da linha.

Principais vantagens:

Design higiênico à prova de mistura para prevenção de contaminação cruzada
Operação pneumática para controle de processo confiável e automatizado
Baseado em uma plataforma de válvula de sede única madura e robusta
Ideal para processamento de laticínios, fabricação de bebidas e aplicações de nível farmacêutico
Projetado para compatibilidade com limpeza no local (CIP) e esterilização no local (SIP)
Esta válvula é um componente essencial em sistemas de manuseio de fluidos sanitários, oferecendo desempenho e segurança em processos onde a separação de meios é vital.

Parâmetro

Dados técnicos
Material	Entre em contato com peças do produto	316L(1.4404)
	peças de produtos sem contato	304(1.4301)
	Fornecer certificado EN 102043.1B
Material de vedação	Padrão	EPDM
	Opção	NBR, FPM, Silicone
	Todos os materiais de vedação estão em conformidade com FDA 177.2600
Temperatura	Temperatura de trabalho em funcionamento	-20~+135°C (EPDM)
	Temperatura de esterilização	150°C (Máx. 20 min)
Pressão	Pressão de trabalho	0~5 barras (padrão)
	Aceitando a exigência de alta pressão
	Controlar a pressão do ar	5~8 barras
Tratamento de superfície	Superfície interna	Ra≤0,8μm
	Superfície externa	Jateamento de areia
Conexão	Padrão de conexão	extremidade soldada: DIN 11850 série 2
		extremidade soldada: padrão de tubo POLEGADA
	Método de conexão: soldagem, rosca, braçadeira, flange
Opção	Controlador inteligente	24V CC
		Válvula de eletromagnetismo 1/2
	Sensor de posição	24V CC
		2 sensores de posição NPN/PNP

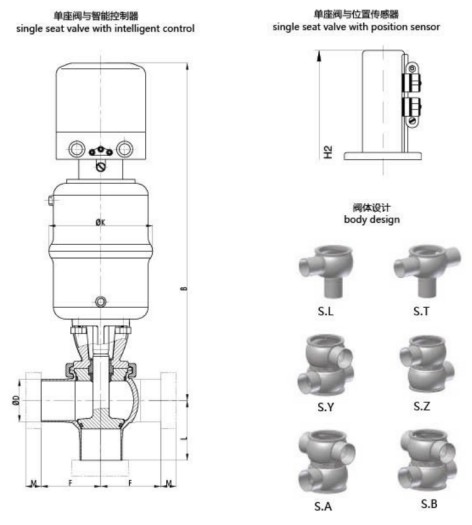

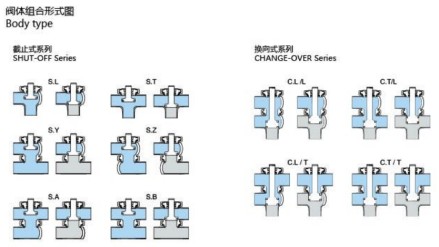

Série tipo globo:

dimensões (mm)
DN	B	H	K	F	D	braçadeira MDIN)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85*2,0	28
DN100	432	127	195	120	104*2,0	28
POLEGADA	M (braçadeira 3A)
1,0"	295	50.5	90	55	25,4×1,65	12.7
1,5“	301	63	90	65	38,1×1,65	12.7
2,0"	325	76	130	75	50,8*1,65	12.7
2,5"	335	88	130	85	63,5×1,65	12.7
3,0"	417.5	101	195	95	76,2*1,65	12.7
4,0"	432	127	195	120	101,6 * 2,11	15.8

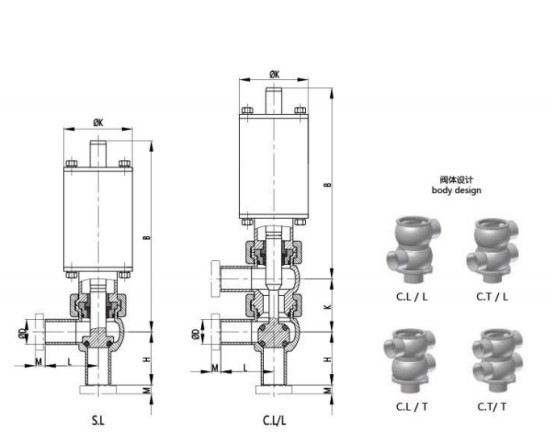

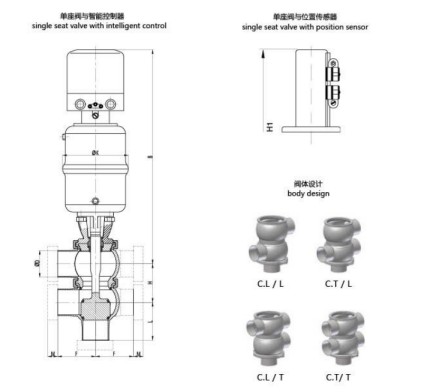

Série de desvio:

dimensões (mm)
DN	B	H	K	F	D	M(DIN úmido)
DN25	295	50.5	90	55	29×1,5	21.5
DN40	301	63	90	65	41×1,5	21.5
DN50	326	76	130	75	53×1,5	21.5
DN65	414	93	195	90	70×2,0	28
DN80	418	109	195	110	85*2,0	28
DN100	432	127	195	120	104*2,0	28
POLEGADA	M (braçadeira 3A)
1,0'	295	50.5	90	55	25,4×1,65	12.7
1,5'	301	63	90	65	38,1×1,65	12.7
2,0'	325	76	130	75	50,8*1,65	12.7
2,5'	335	88	130	85	63,5×1,65	12.7
3,0'	417.5	101	195	95	76,2*1,65	12.7
4,0'	432	127	195	120	101,6 * 2,11	15.8

Mini válvula única

dimensões (mm)
DN	B	H	K	L	D	braçadeira MDIN)
DN10	144.5	40	52	40	13×1,5	12.7
DNi5	144.5	40	52	40	19×1,5	12.7
POLEGADA	B	H	K	L	DO	acampamento M3A)
1º de fevereiro	144.5	40	52	40	12,7 x 1,65	12.7
3/4'	144.5	40	52	40	19,05×1,65	12.7
