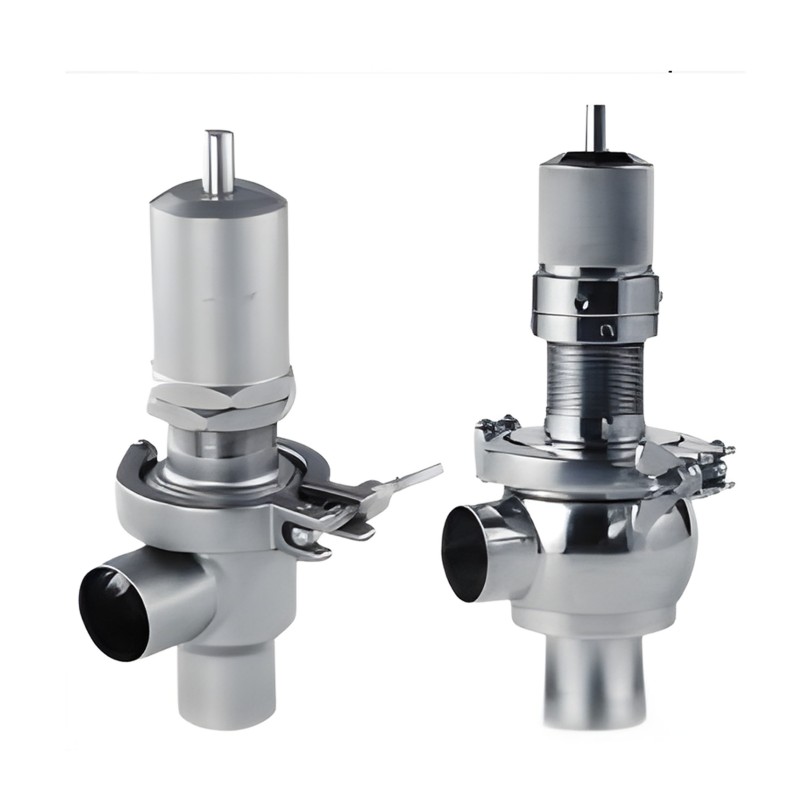

Em condições normais de operação, esta válvula limitadora de pressão permanece na posição fechada. A Válvula de Segurança Sanitária AQ3 é calibrada de fábrica para uma pressão de segurança específica ajustando a mola interna usando a porca de pressão. Este limite de pressão predefinido atua como uma salvaguarda para proteger o sistema de processamento contra sobrepressão e possíveis danos.
Quando a pressão do sistema excede o limite calibrado, a válvula abre automaticamente, permitindo a passagem do excesso de fluido. Esta liberação imediata de pressão ajuda a manter a estabilidade do sistema e garante uma operação segura nas linhas de processamento sanitário.
Para maior versatilidade, a válvula também pode ser fornecida com manopla manual. Esta característica permite a abertura parcial da válvula para permitir a passagem controlada dos agentes de limpeza durante os processos CIP (Clean-in-Place), garantindo uma higiene ideal sem desmontagem.
Feita de aço inoxidável de alta qualidade, a válvula é ideal para uso em indústrias de laticínios, bebidas, farmacêuticas e alimentícias que exigem soluções confiáveis e sanitárias de alívio de pressão.
| Dados técnicos | ||
| Material | Entre em contato com peças do produto | 304L/316L(1.4307/1.4404) |
| peças de produtos sem contato | 304(1.4301) | |
| Fornece certificado EN 10204 3.1B | ||
| Material de vedação | padrão | EPDM |
| opção | SILICONE, PTFE, FPM, NBR | |
| Os materiais de vedação estão em conformidade com FDA 177.2600 | ||
| Temperatura | Temperatura de trabalho em execução | -20~+135℃(EPDM) |
| Temperatura de esterilização | 150 ℃ (máx. 20 minutos) | |
| Tratamento de superfície | Superfície interna | Ra ≤ 0,8um |
| Superfície externa | Jateamento de areia | |
| Conexão | Padrão de conexão | extremidade soldada: DIN 11850 series2 |
| extremidade soldada: padrão de tubo POLEGADA | ||
| Método de conexão: soldagem, rosca, braçadeira, flange | ||
| Pressão | Controlar a pressão do ar | 0-3bar/0-6bar/0-10bar(De acordo com o papel da mola) |
| 5~8bar | ||

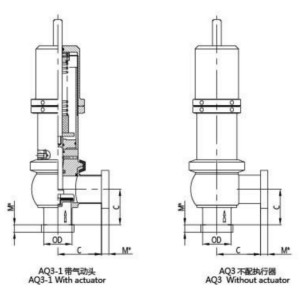

| Tamanho | A | B | C | d | D | E | H | K | L |
| DN6 | 8 | 30 | 50.5 | 6 | 8 | 10 | 97 | 65 | 87 |
| DN8 | 8 | 30 | 50.5 | 8 | 10 | 12 | 97 | 65 | 87 |
| Tamanho | C | DO | Braçadeira M/3A |
| 1” | 60 | 25,4*1,65 | 12.7 |
| 1 1/4” | 60 | 31,75*1,65 | 12.7 |
| 1 1/2” | 70 | 38,1*1,65 | 12.7 |
| 2” | 80 | 50,8*1,65 | 12.7 |
| 2 1/2” | 95 | 63,5*1,65 | 12.7 |
| 3” | 115 | 76,2*1,65 | 12.7 |
| 4” | 125 | 101,6*2,11 | 15.8 |
| Tamanho | C | DO | M*(braçadeira DIN) |
| DN25 | 50 | 29*1,5 | 12.7 |
| DN32 | 55 | 35*1,5 | 12.7 |
| DN40 | 57 | 41*1,5 | 12.7 |
| DN50 | 65 | 53*1,5 | 12.7 |
| DN65 | 80 | 70*2.0 | 12.7 |
| DN80 | 95 | 85*2.0 | 12.7 |
| DN100 | 115 | 104*2,0 | 15.8 |
| Tamanho | C | DO | M*(braçadeira 3A) |
| 1” | 50 | 25,4*1,65 | 12.7 |
| 1 1/4” | 55 | 31,75*1,65 | 12.7 |
| 1 1/2” | 57 | 38,1*1,65 | 12.7 |
| 2” | 65 | 50,8*1,65 | 12.7 |
| 2 1/2” | 80 | 63,5*1,65 | 12.7 |
| 3” | 95 | 76,2*1,65 | 12.7 |
| 4” | 115 | 101,6*2,11 | 15.8 |
