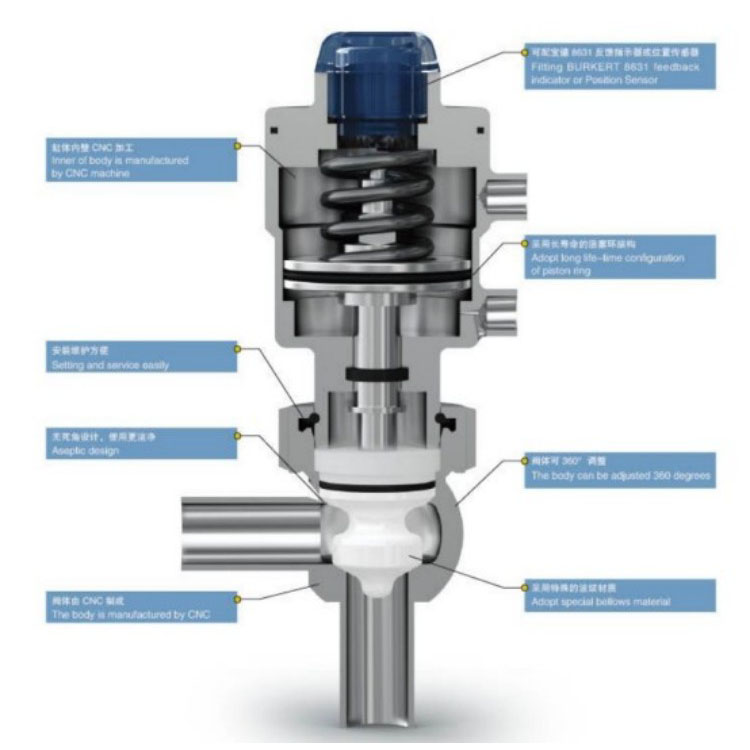

A válvula globo manual sanitária abre e fecha em condições estéreis graças a um atuador especialmente projetado que aciona um carretel retrátil equipado com PTFE ou fole metálico corrugado. Esta estrutura de vedação avançada permite movimentos precisos, mantendo a integridade asséptica completa. Feita com materiais de alto desempenho, a válvula mantém excelente desempenho de vedação mesmo após repetidos ciclos SIP (esterilização no local).
A superfície lisa do fole garante esterilização e limpeza completas, enquanto o design exclusivo da vedação elimina possíveis espaços mortos dentro da válvula, reduzindo assim os riscos de contaminação e garantindo uma operação higiênica durante todo o processo.
| Material | Entre em contato com peças do produto | 316L(1.4404) |
| peças de produtos sem contato | 304(1.4301) | |
| Todos os materiais podem fornecer Certificado de 3.1B | ||
| Material de vedação | padrão | Fole PTFE |
| opção | Fole 316L/PTFE | |
| Todos os materiais de vedação estão em conformidade com FDA 177.1550 | ||
| Temperatura | Temperatura de trabalho em funcionamento | -20~+135°C (PTFE) |
| Temperatura de esterilização | 150°C (máx. 60 min) | |
| Pressão | Pressão de trabalho | 0–5 barras |
| Controlar a pressão do ar | 5~8 barras | |
| Tratamento de superfície | Superfície interna | Ra≤0,6μm |
| Superfície externa | Ra≤1,6μm | |
| Conexão | Padrão de conexão | extremidade soldada: DIN 11866 série 1 |
| extremidade soldada: DIN 11866 série 3 | ||
| método de conexão: soldagem, rosca, braçadeira, flange | ||
| Opção | Controlador inteligente | 24V CC |
| 1 válvula de eletromagnetismo | ||
| Sensor de posição | 24V CC | |
| Sensor de posição 1/2 NPN/PNP | ||
| TAMANHO | DIN 11866-1 | ||||||
| DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
| H | 92 | 121.5 | 142.6 | 145.6 | 182.3 | 185.2 | 223 |
| H1 |
|
|
213.1 | 216.1 | 252.8 | 255.7 | 295.5 |
| K | 35 | 50 | 60 | 60 | 80 | 80 | 95 |
| B | 43 | 57 | 68 | 68 | 86 | B6 | 102 |
| DO | 13*1,5 | 19*1,5 | 23*1,5 | 29*1,5 | 35*1,5 | 41*1,5 | 53*1,5 |
| TAMANHO | DIN 11864-3 | ||||
| 1/2" | 3/4" | 1" | 11/2" | 2" | |
| H | 92 | 121.2 | 143.8 | 183.7 | 221.9 |
| H1 |
|
|
214.3 | 254.2 | 294.4 |
| K | 35 | 50 | 60 | B0 | 95 |
| B | 43 | 57 | 68 | 86 | 102 |
| DO | 12,7*1,65 | 19,05*1,65 | 25,4*1,65 | 38,1*1,65 | 50,8*1,65 |
| TAMANHO | DIN 11866-1 | ||||||
| DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | |
| H | 92 | 121.5 | 142.6 | 145.6 | 182.3 | 185.2 | 223 |
| H1 |
|
|
38.9 | 39.5 | 50 | 50.1 | 61.6 |
| H2 | 19 | 23 | 29.7 | 28.5 | 41.4 | 40 | 52 |
| L | 35 | 50 | 60 | 60 | 80 | B0 | 95 |
| K | 43 | 57 | 68 | 68 | 86 | 86 | 102 |
| K | 6 | 6 | 6 | 6 | 8 | 8 | 10 |
| B | 38 | 48 | 65 | 65 | 88 | 8B | 120 |
| B1 | · |
|
110 | 110 | 140 | 140 | 160 |
| DO | 13*1,5 | 19*1,5 | 23*1,5 | 291.5 | 35*1,5 | 41*1,5 | 53*1,5 |
| E | DIN 11864-3 | ||||
| 1/2" | 3/4" | 1" | 11/2" | 2" | |
| H | 92 | 121.2 | 143.Br | 183.7 | 221.9 |
| H1 |
|
|
37.7 | 48.6 | 60.5 |
| H2 | 19 | 23 | 28.5 | 40 | 52 |
| L | 35 | 50 | 60 | 80 | 95 |
| K | 43 | 57 | 68 | 86 | 102 |
| K | 6 | 6 | 6 | 8 | 10 |
| B | 38 | 48 | 65 | 88 | 120 |
| B1 |
|
|
110 | 140 | 160 |
| DO | 12.71.65 | 19,05 * 1,65 | 25,4*1,65 | 38,1*1,65 | 50,8*1,65 |
