Porta de transferência rápida

Integração Alpha Port para Isoladores e Sistemas de Transferência – Manuseio Seguro e Asséptico de Materiais

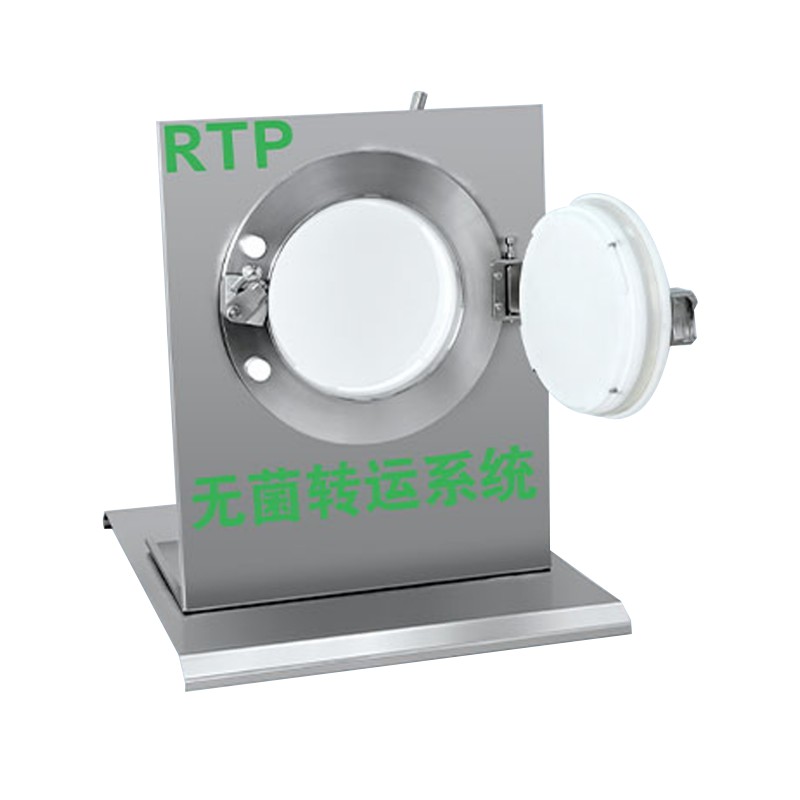

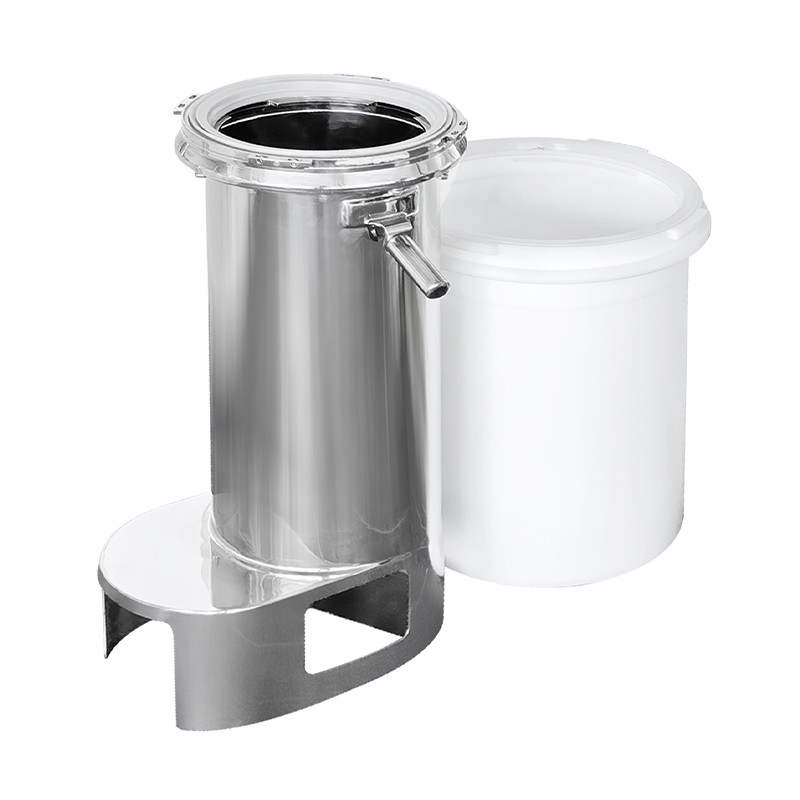

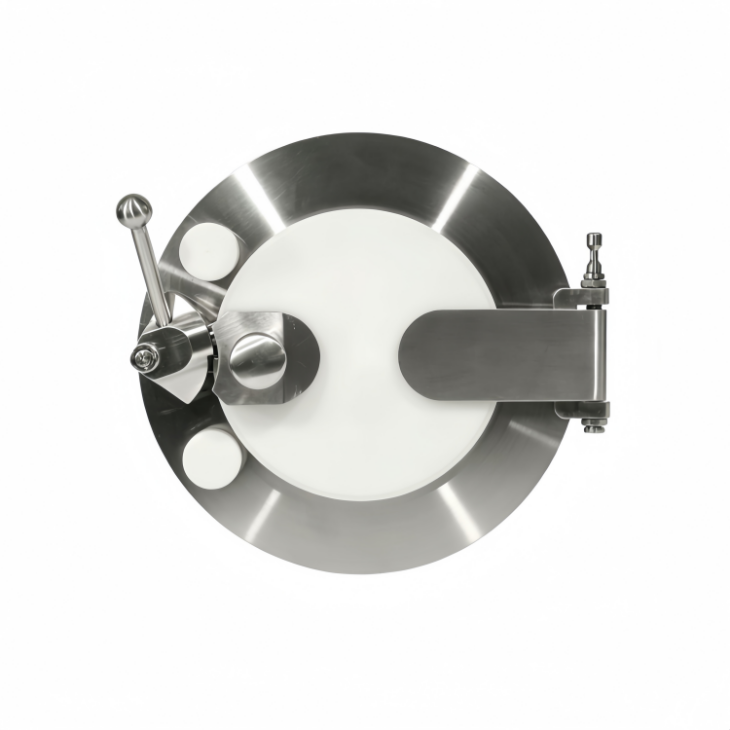

A porta Alpha foi projetada para ser integrada nos pontos de entrada e saída de isoladores ou sistemas de transferência de contenção. Ele interage perfeitamente com os contêineres Beta – disponíveis em aço inoxidável ou plástico. Os operadores podem abrir a porta Alpha de dentro do isolador por meio de uma porta de luva, permitindo a transferência segura e asséptica de materiais para o contêiner Beta.
O sistema garante que o contêiner Beta só possa ser desengatado quando a porta da porta Alpha estiver totalmente fechada, mantendo assim um ambiente seguro e livre de contaminação. A vedação crítica permanece intacta durante todo o processo de acoplamento e desencaixe.

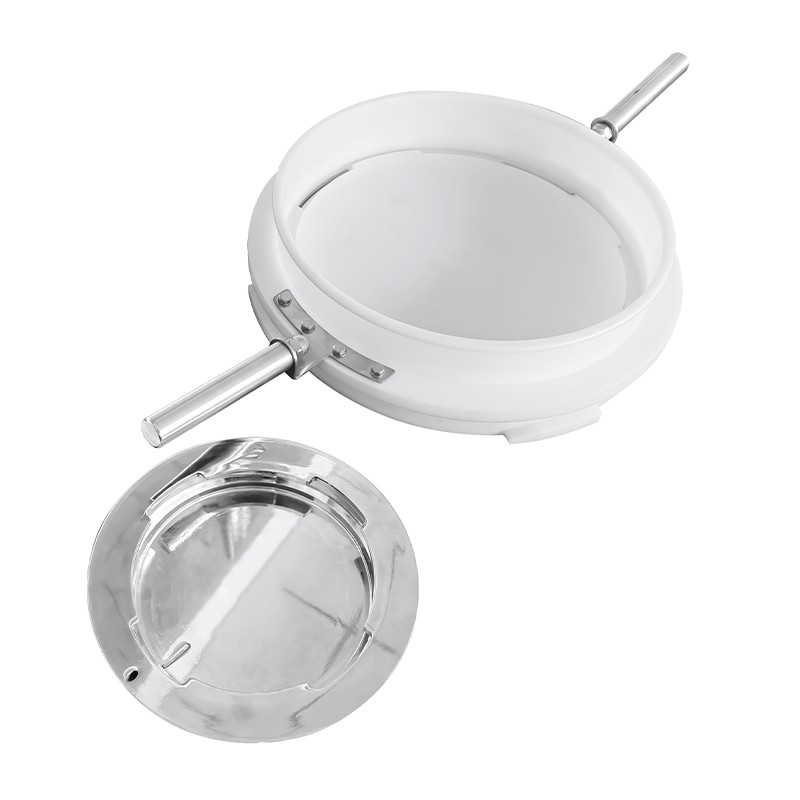

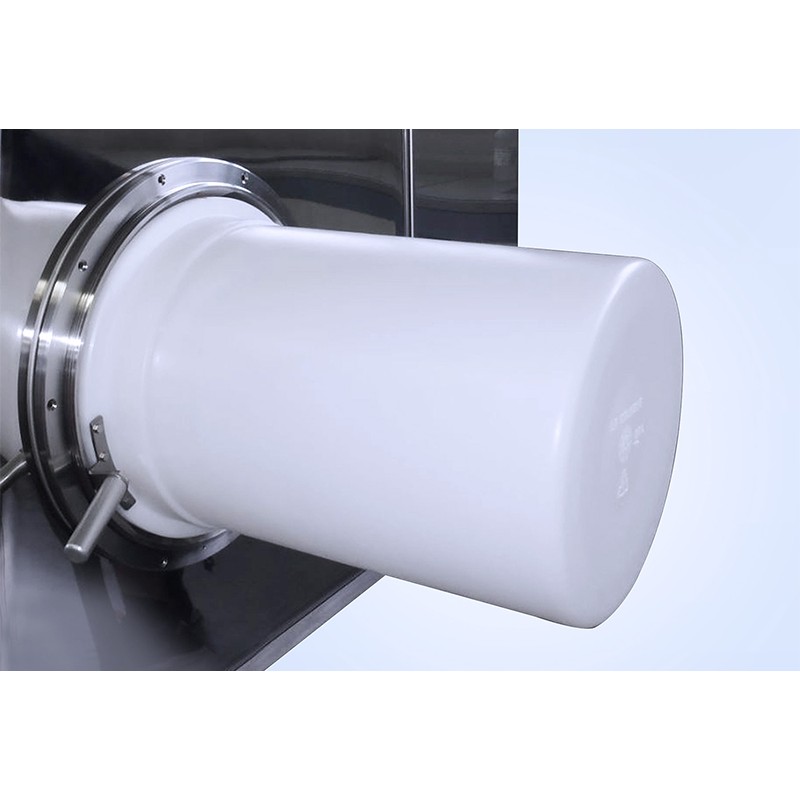

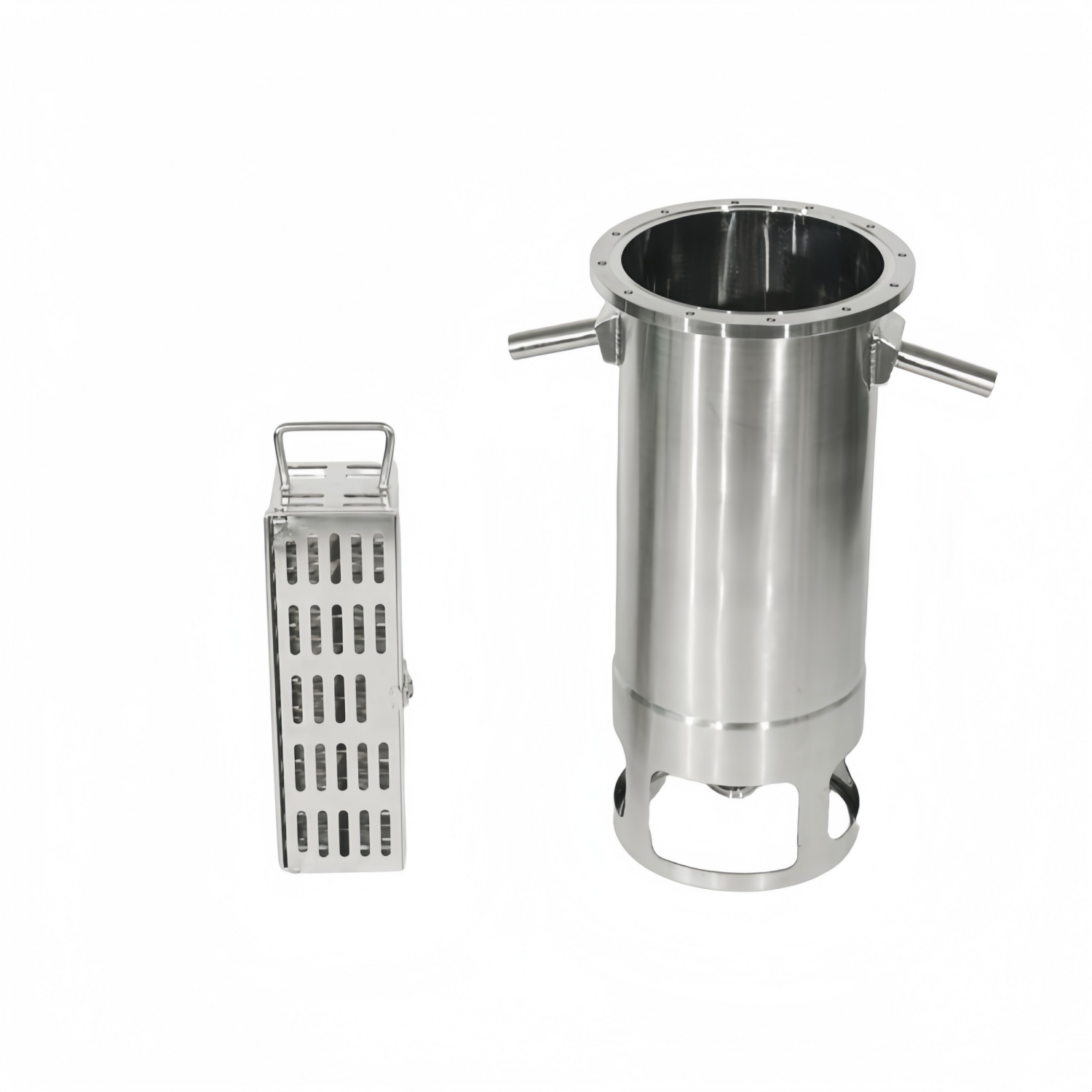

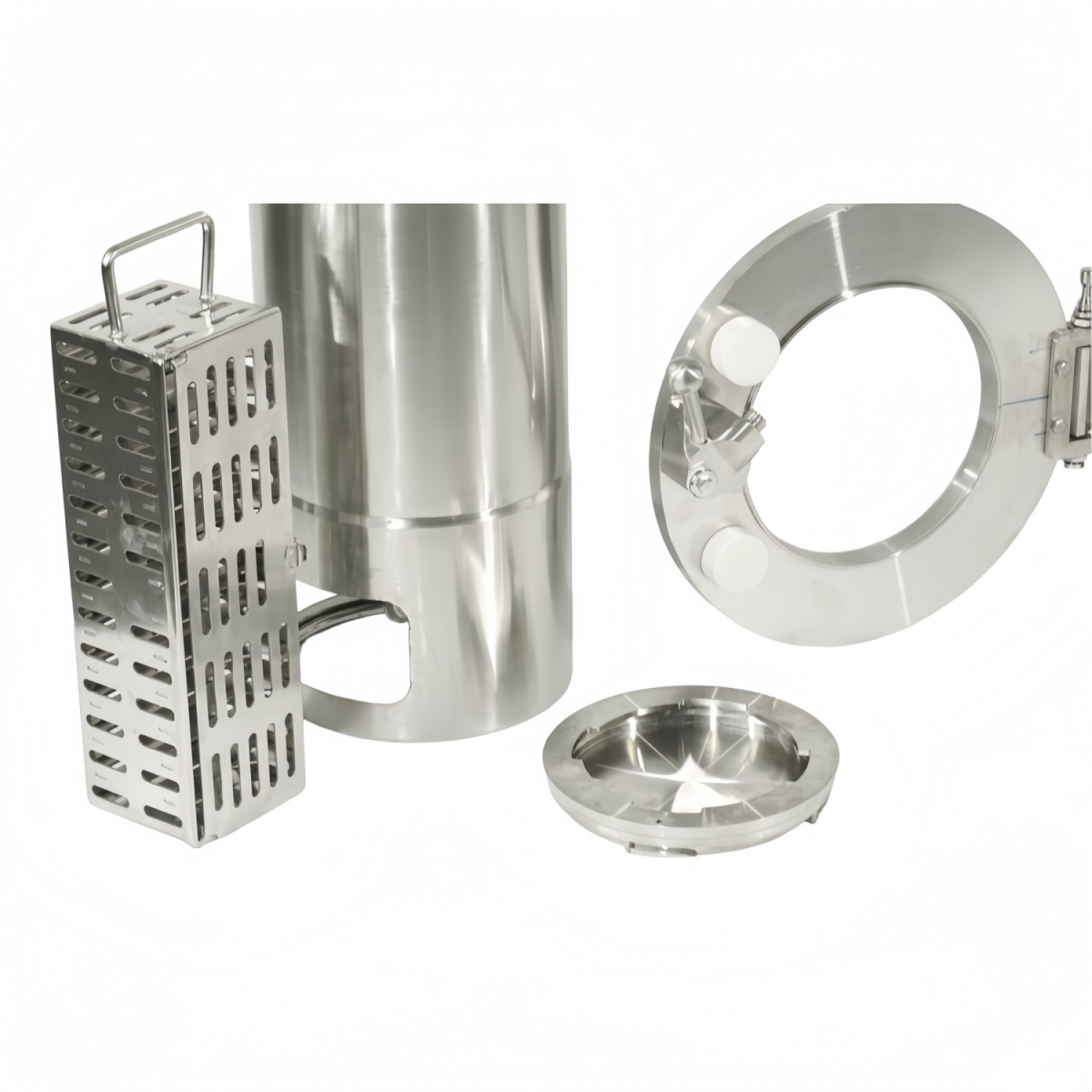

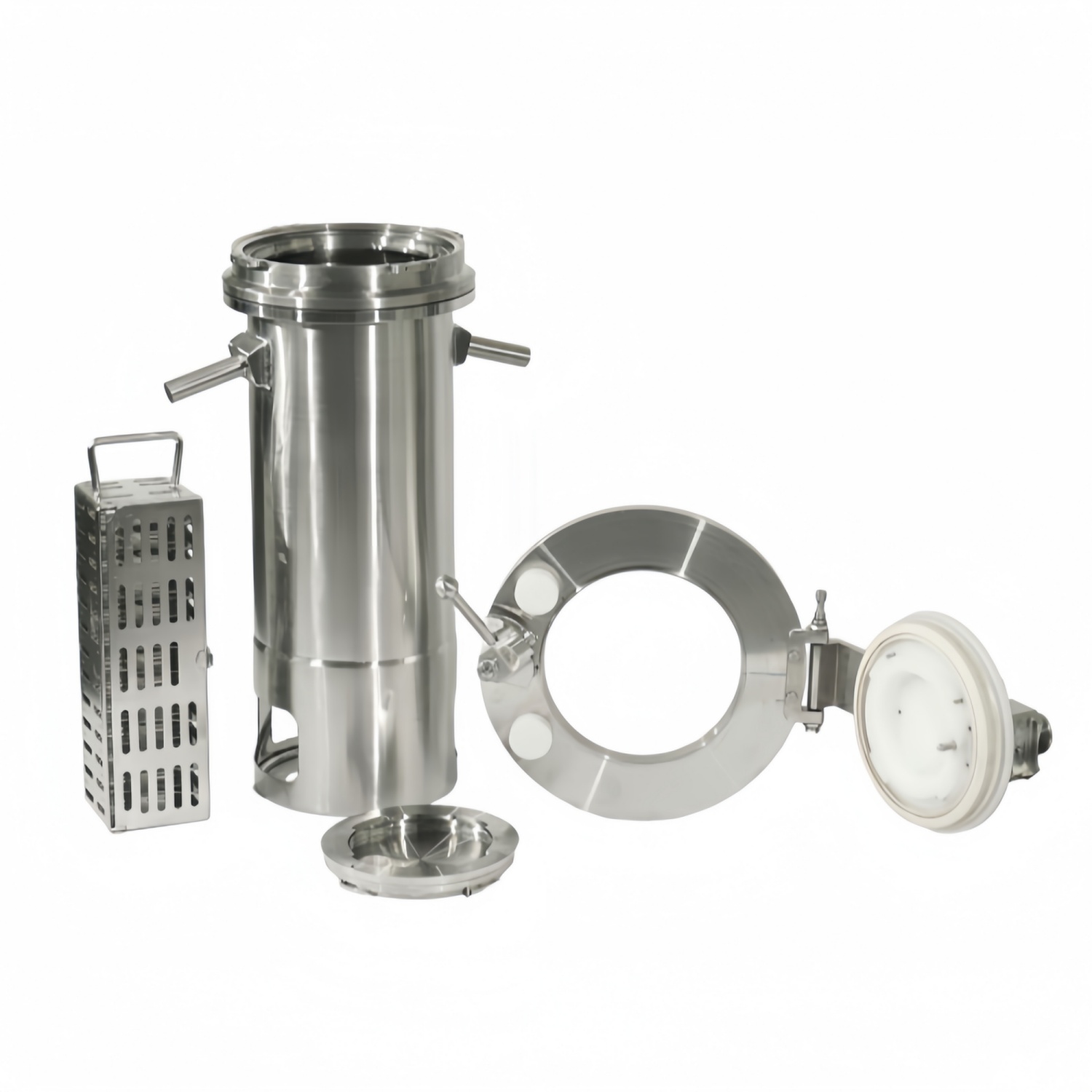

O sistema de porta de transferência rápida (RTP) consiste em dois componentes principais: a unidade Alpha e a unidade Beta. Cada unidade é equipada com sua própria porta, vedações de alto desempenho e um robusto mecanismo de intertravamento. A unidade Alpha é normalmente montada na parede de um isolador ou porta-luvas, enquanto a unidade Beta é portátil e usada para transferir produtos ou resíduos para dentro e para fora da área de contenção.
Quando as unidades Alpha e Beta estão devidamente acopladas, os materiais podem ser movidos de forma rápida e segura, sem violar o ambiente estéril ou contido. O sistema de intertravamento na porta Alpha garante um acoplamento Alpha-Beta seguro e confiável, garantindo que a porta Alpha não possa ser aberta a menos que a unidade Beta esteja completa e corretamente conectada.

Parâmetro

◆ Material do corpo: aço inoxidável 316L (peças de contato com o produto) e aço inoxidável POM/304 (peças sem contato)
◆ Material de vedação: Borracha de flúor (FKM), borracha de silicone — compatível com FDA 21 CFR 177.2600 (padrão)
◆ Acabamento Superficial: Ra < 0,4 µm (superfícies de contato do produto); Ra < 0,8 µm (superfícies sem contato)
◆ Nível de Contenção: Classificação de vedação até OEB4

O núcleo do sistema de transferência é a porta Alpha, cujo mecanismo de intertravamento seguro garante total segurança durante as operações de conexão e desconexão. O sistema é baseado na interação entre os componentes Alpha e Beta – cada um equipado com uma porta, mecanismo de travamento e elementos de vedação.

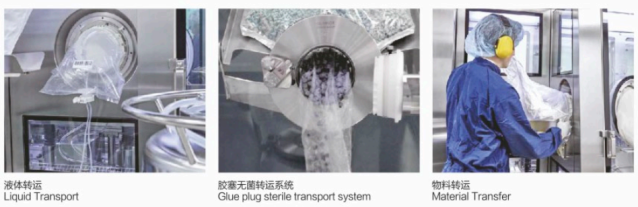

A unidade Alpha é normalmente instalada em isoladores, RABS (Sistemas de Barreira de Acesso Restrito), gabinetes de biossegurança ou paredes de salas limpas. A unidade Beta consiste em um recipiente, bolsa ou dispositivo similar utilizado para a transferência segura de componentes, sólidos ou líquidos entre ambientes estéreis ou contidos.

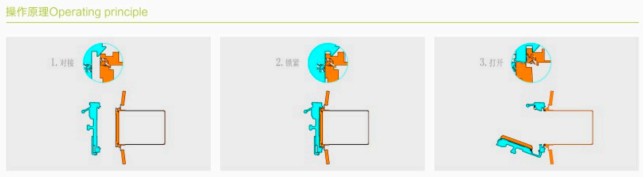

Conexão manual de rotação de 60°:

Os componentes Alfa e Beta são conectados com segurança girando-os manualmente em 60 graus. Após o encaixe adequado, as portas de cada componente se desengatam de seus respectivos alojamentos e travam juntas como uma unidade. Uma vedação labial garante uma conexão confiável e hermética. Neste ponto, a porta pode ser aberta sem comprometer a esterilidade ou a integridade da contenção.

Pronto para usar (RTU)
Prazo de validade: 24 meses (em média)

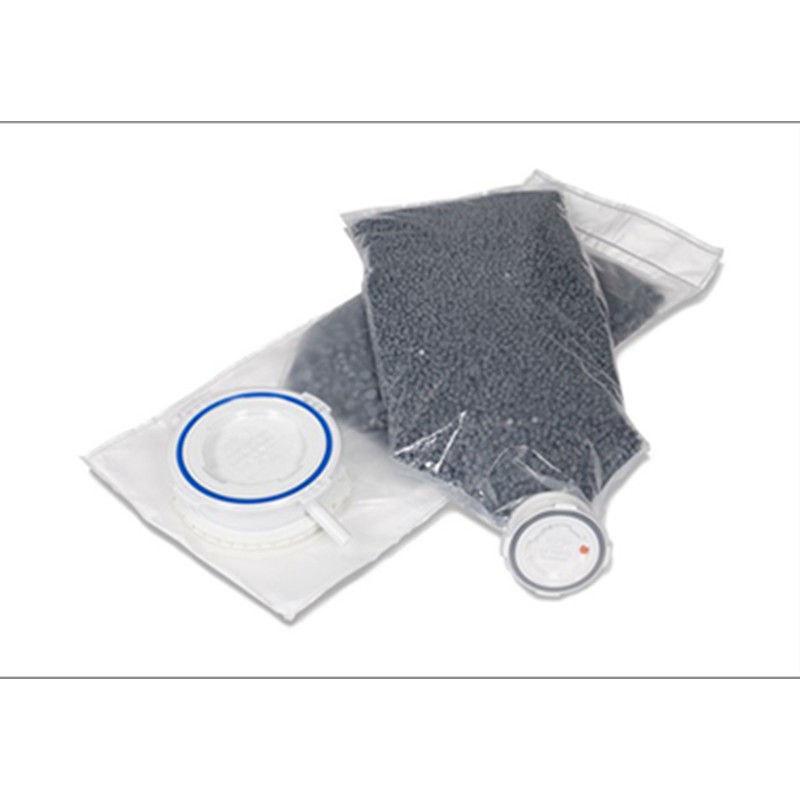

Volumes de sacos: Disponível em uma ampla variedade de 10L a 150L para atender diversas aplicações
