Válvula de diafragma asséptica

Válvula de diafragma asséptica WJ6 – Usinagem de precisão CNC e diafragmas de grau FDA

A válvula de diafragma asséptica WJ6 possui usinagem CNC de precisão, garantindo uma combinação perfeita entre a superfície de vedação do corpo da válvula e a curvatura do diafragma. Isso reduz o atrito, prolonga a vida útil do diafragma e melhora o desempenho na transferência de fluidos estéreis, no processamento biofarmacêutico e em aplicações de alta pureza.

A câmara interna da válvula pode ser polida mecanicamente ou eletropolida mediante solicitação. O acabamento da superfície pode atingir Ra 0,25 μm, atendendo aos rigorosos padrões de limpeza GMP.

Diafragma de material elástico macio – resistência química e flexibilidade

Fabricado com materiais elásticos macios, o diafragma resiste ao ataque químico de meios contendo resíduos fibrosos, partículas sólidas ou catalisadores. Essa propriedade garante desempenho de vedação consistente mesmo sob condições desafiadoras, como limpeza CIP/SIP, produção farmacêutica ou sistemas de fermentação biotecnológica.

Dependendo da temperatura de trabalho, do processo de desinfecção e da química do meio, oferecemos vários materiais de diafragma, incluindo EPDM, PTFE e outros adaptados à sua aplicação.

FDA e outras certificações de conformidade

Todas as válvulas de diafragma AOMI estão em conformidade com os padrões da FDA, tornando-as ideais para indústrias farmacêuticas, alimentícias e de biotecnologia. Outras certificações, como USP Classe VI, 3A Sanitária, CE, ISO, podem ser fornecidas mediante solicitação.

Seleção de Materiais – Segurança em Primeiro Lugar

Antes de selecionar os materiais do diafragma e do corpo da válvula, os usuários devem realizar uma análise completa da aplicação, especialmente em ambientes de processamento químico e farmacêutico. A compatibilidade química deve ser confirmada com dados confiáveis ​​ou validação de terceiros para garantir segurança, integridade e durabilidade da válvula a longo prazo.

Método de fixação do diafragma – Design à prova de vácuo

Nossas válvulas usam um método de retenção de diafragma fixado por parafuso, que distribui a carga mecânica por toda a superfície do parafuso. Comparado aos designs de fixação perfurada, este método reduz significativamente o risco de falha mecânica sob condições de vácuo, garantindo confiabilidade superior e vedação hermética.

A estrutura de vedação de diafragma asséptica exclusiva da Aomi elimina áreas de risco de higiene, garante autodrenagem completa e é mais compatível com processos CIP/SIP.

Parâmetro

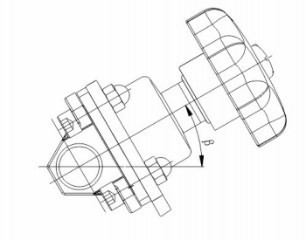

Com base nas características estruturais das válvulas de diafragma assépticas, são recomendadas as seguintes orientações de instalação. Estas configurações facilitam a drenagem completa após a limpeza e minimizam o risco de retenção de líquidos no interior da válvula.

As válvulas de diafragma assépticas AVM apresentam uma estrutura de vedação exclusiva que elimina zonas mortas higiênicas, permitindo a drenagem completa do meio e maior compatibilidade com processos CIP/SIP.

O diagrama ilustrado ilustra a diferença entre o design de vedação exclusivo da AVM e o de uma válvula convencional.
