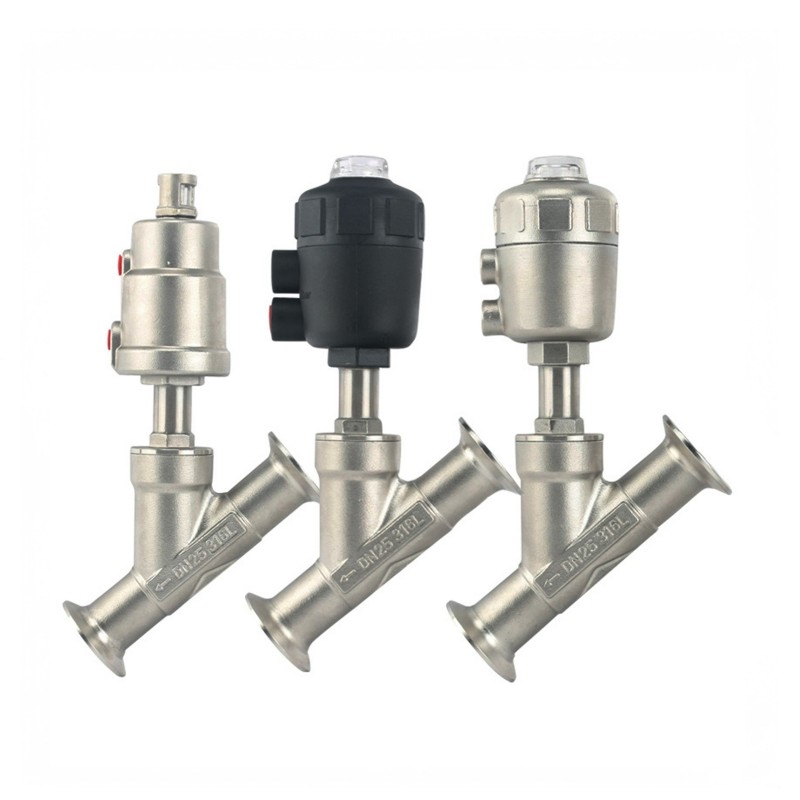

A válvula de assento angular série JZ5 é uma válvula de controle operada pneumaticamente projetada para regulação de fluxo de alta eficiência em aplicações exigentes. Amplamente utilizada no processamento de alimentos, produção química, esterilizadores, autoclaves, máquinas de lavagem a seco, secadores industriais e cervejarias, esta válvula é particularmente adequada para sistemas de tubulação de vapor e linhas de processo automatizadas que exigem controle confiável e higiênico.
Embora seu princípio de funcionamento seja semelhante ao de uma válvula globo tradicional, a JZ5 apresenta uma configuração otimizada de corpo em Y combinada com um atuador pneumático compacto. Este design avançado aumenta significativamente a seção transversal da passagem do fluxo, permitindo uma capacidade de fluxo até 30% maior e garantindo uma dinâmica de fluidos mais suave com turbulência e queda de pressão reduzidas.
Além disso, a mudança na direção do fluxo do meio dentro do corpo do padrão Y permite o uso de atuadores menores, reduzindo o espaço total da válvula e o consumo de energia, mantendo ao mesmo tempo uma operação rápida e responsiva.
Eficiência de fluxo aprimorada
Atuação rápida e vedação confiável
Longa vida útil sob operação contínua
Desempenho ideal em ambientes de alta temperatura e vapor
Disponível em uma variedade de tamanhos, materiais e tipos de conexão, a série JZ5 é uma solução versátil, de fácil manutenção e econômica para aplicações higiênicas e de controle de fluxo industrial.
| Material | Entre em contato com peças do produto | 316L(1.4404) |
| peças de produtos sem contato | 304(1.4301) | |
| Fornecer certificado EN 102043.1B | ||
| Material de vedação | Padrão | PTFE |
| Opção | FPM, Silicone, EPDM | |
| Todos os materiais de vedação estão em conformidade com FDA 177.2600 | ||
| Temperatura | temperatura de trabalho | -50~+180℃(PTFE) |
| Pressão | pressão do produto | 0-16bar |
| Controlar a pressão do ar | 5~8bar | |
| Tratamento de superfície | Superfície interna | Ra≤0,8μm |
| Superfície externa | Fosco | |
| Conexão | Método de conexão: soldagem、rosca、braçadeira、flange | |
| dimensões (mm) | |||||||||
| Tamanho | Furo | Atuador | A | B | C | E | F | H | SO |
| φD | (mm) | (mm) | |||||||
| G1/2 | 13 | 50 | 85 | 173 | 12 | 64 | 44 | 137 | 27 |
| G34 | 20 | 50 | 95 | 178 | 12 | 64 | 44 | 145 | 32 |
| G1 | 25 | 63 | 105 | 212 | 14 | 80 | 52 | 173 | 41 |
| G1-1/4 | 32 | 63 | 120 | 255 | 16 | 101 | 60 | 210 | 50 |
| G1-1/2 | 40 | 63 | 130 | 301 | 18 | 127 | 73 | 280 | 55 |
| G2 | 50 | B0 | 150 | 346 | 20 | 153 | B6 | 301 | 70 |
| G2-1/2 | 65 | 80 | 185 | 372 | 22 | 153 | 86 | 315 | 70 |
| dimensões (mm) | |||||||
| Tamanho | Furo | KV | Pressão de trabalho | Controlar a pressão do ar | Atuador | Fluxo | NF/NÃO |
| (mm) | [m3h] | [bar] | bar | (mm) | |||
| G3/8 | 13 | 3.7 | 0-16 | 4 | 40 | Suba o assento |
|
| G1/2 | 13 | 4.2 | 0-16 | 2.7 | 50 | Suba o assento | |
| G3/4 | 20 | 8 | 0-16 | 2.7 | 50 | Suba o assento | |
| G1 | 25 | 19 | 0-16 | 2 | 63 | Suba o assento | |
| G11/4 | 32 | 27.5 | 0-16 | 2 | 63 | Suba o assento | |
| G11/2 | 40 | 42 | 0-16 | 2 | 63 | Suba o assento | |
| G2 | 50 | 52 | 0-16 | 2 | 63 | UD o assento | |
| G21/2 | 65 | 77 | 0-14 | 1.6 | 80 | Suba o assento | |
