Válvula Direcional

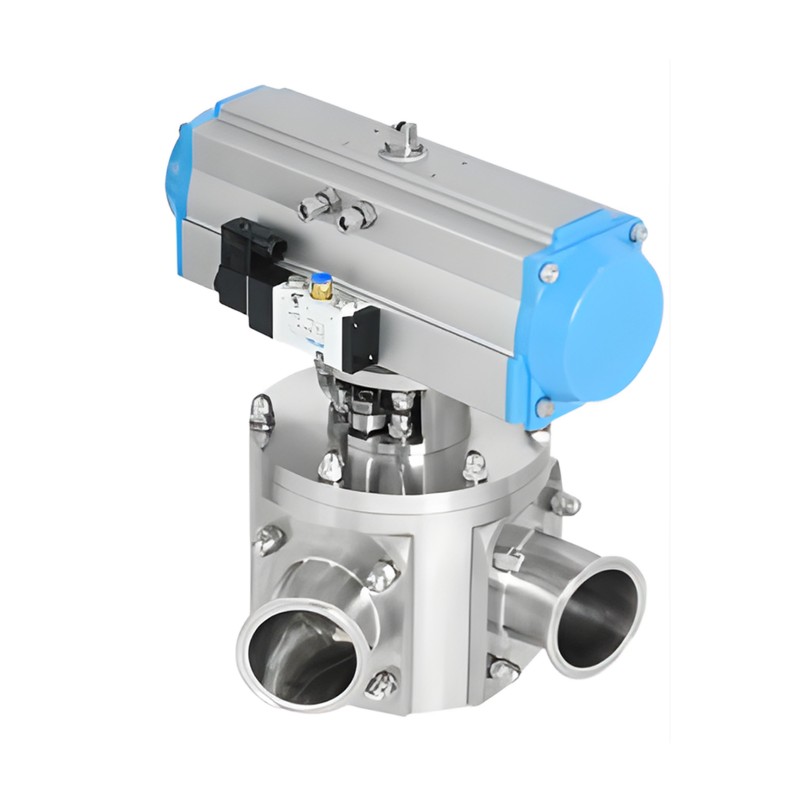

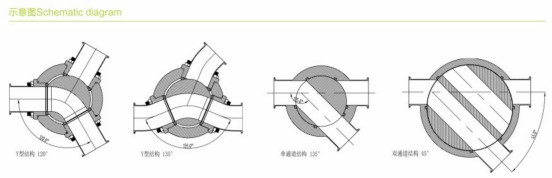

A estrutura em forma de Y foi projetada para ter um ângulo de 120° e 135° entre a porta de alimentação do corpo da válvula e as duas portas de descarga. O núcleo da válvula é acionado para girar através do dispositivo de acionamento para realizar o fluxo ou corte entre a extremidade de entrada e qualquer saída, conseguindo assim a comutação de duas direções de fluxo diferentes. O tipo de curva de canal interno evita o ângulo de rotação rápida do corredor.

Em uma estrutura de canal único, o núcleo da válvula direcional é uma estrutura plug-in com um pequeno volume de vazamento, e o canal de fluxo direto é projetado para ter uma grande vazão. A porta de alimentação do corpo da válvula e as duas portas de descarga são projetadas para ter um ângulo de 135°.

Estrutura de canal duplo, o ângulo de shunt rotacional desta estrutura é projetado para ser 45°, 30°, etc. Devido ao seu pequeno ângulo de rotação, os componentes internos quase não são afetados por materiais de alto desgaste. Se o material for abrasivo, apenas o desgaste do canal interno pode proporcionar a possibilidade de o núcleo da válvula girar 180°, prolongando a vida útil do componente.

Tamanho padrão: 2"-12"
Material do corpo da válvula: 304, 316L, TA2, 2205, etc.
Material de vedação: vedação estática PTFE, RPTFE, PPL, PEEK, etc., vedação inflável de silicone, FKM
Tratamento de superfície: Ra<0,6 (parte de contato com o meio)
Método de conexão: flange, instalação rápida
Pressão de trabalho: -0,1Mpa~+0,6Mpa
Temperatura de trabalho: -20℃~+250℃(dependendo do material de vedação)
Ângulo de comutação: 90°, 120°, 135°
