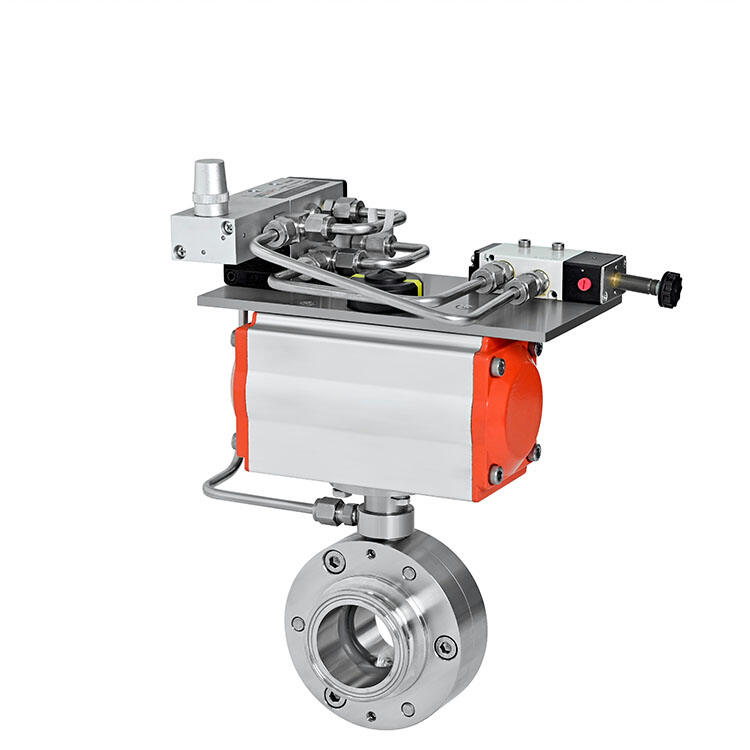

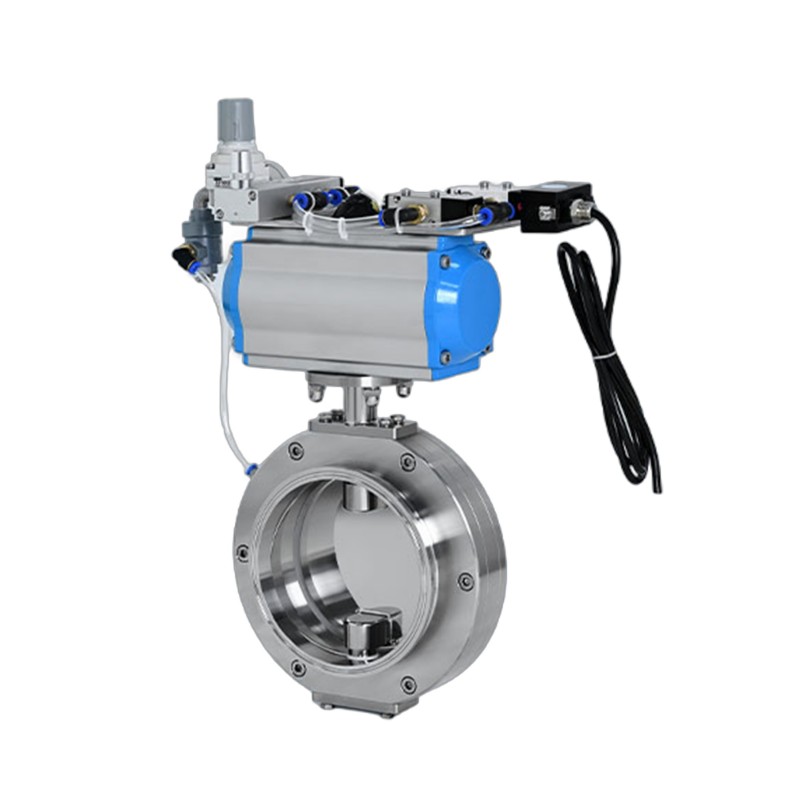

Válvula borboleta de vedação inflável excêntrica

Este mecanismo de vedação sem fricção atende com eficácia aos rigorosos requisitos de higiene e pureza no manuseio de alimentos, produtos farmacêuticos e outros materiais sensíveis. Também elimina preocupações relacionadas ao desgaste da vedação e à contaminação potencial por degradação da vedação.

A válvula borboleta de vedação inflável excêntrica é especialmente adequada para o manuseio de líquidos, pós, grânulos e materiais semelhantes e é amplamente utilizada em indústrias como processamento de alimentos, produção de leite em pó, biotecnologia e outras aplicações sanitárias.

A válvula borboleta de vedação inflável excêntrica, também conhecida como válvula borboleta selada a ar, é uma válvula sanitária de alto desempenho projetada para aplicações higiênicas e assépticas. Sua característica marcante é um mecanismo de vedação sem atrito: quando a válvula é fechada, o ar comprimido expande a sede da válvula para pressionar firmemente contra o disco da válvula, garantindo uma vedação segura. Quando a válvula abre, o ar é liberado, permitindo que a sede se retraia e se desengate completamente do disco – eliminando o atrito, minimizando o desgaste e reduzindo significativamente o torque operacional.

Essa tecnologia de vedação exclusiva torna a válvula ideal para sistemas de processo que exigem alta pureza, como nas indústrias de alimentos e bebidas, leite em pó, farmacêutica, biotecnológica, cosmética e de química fina. Todos os materiais de contato estão disponíveis em SS304 ou SS316L, com componentes de vedação em conformidade com os padrões FDA 21 CFR 177.2600. A válvula é totalmente compatível com sistemas de limpeza e esterilização CIP/SIP, garantindo uma operação higiênica confiável.

Principais vantagens

Projeto de vedação sem atrito: evita o derramamento de partículas e a contaminação cruzada, prolongando muito a vida útil da vedação.
Baixo Torque Operacional: Automação fácil com atuadores menores, reduzindo a complexidade e o custo do sistema.
Totalmente higiênico e de qualidade alimentar: Todas as peças molhadas são feitas de aço inoxidável 304/316L; vedações disponíveis em Viton, EPDM ou Silicone, em conformidade com a FDA.
Conexões Versáteis: Disponíveis nas versões braçadeira, soldada e flangeada para atender aos padrões DIN, ISO e ASME-BPE.
Ideal para vários meios: Adequado para líquidos, pós e materiais granulares.
Compatibilidade asséptica: Projetado para salas limpas e ambientes estéreis com suporte CIP/SIP completo.

Esta válvula borboleta de vedação inflável excêntrica é uma solução ideal para aplicações que exigem processos ultralimpos, longevidade prolongada da válvula e conformidade rigorosa com os padrões sanitários internacionais. É uma escolha confiável no mercado de válvulas de processo sanitário, proporcionando confiabilidade de longo prazo, manutenção mínima e segurança de produto de alto nível.

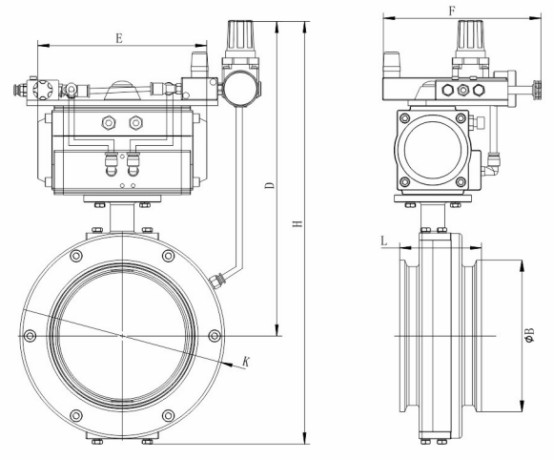

tipo de pistão

Especificações Técnicas

Faixa de tamanho: 2,0" a 10,0"
Pressão de trabalho: -0,1 MPa a +0,5 MPa
Pressão de fornecimento de ar de controle: 0,6 MPa
Opções de atuador: atuador pneumático de 0–90°
Motor rotativo pneumático (opcional)
Temperatura de trabalho: -20°C a +150°C
Materiais metálicos:
Contato com meio: SS304 ou SS316L
Peças sem contato: SS304
Materiais de vedação:
Viton (compatível com FDA 21 CFR 177.2600, configuração padrão)
Opcional: Borracha de Silicone, Borracha EPDM
Acabamento de superfície:
Superfícies de contato: Ra < 0,4 μm
Superfícies sem contato: Ra < 0,8 μm
Método de limpeza/esterilização: compatível com CIP/SIP
Classificação à prova de explosão: ATEX II 2 GD T4
Padrões de conexão:
RUÍDO 11850 Série 2
ASME BPE
ISO 1127 Série 1e
Métodos de conexão: braçadeira, soldada, flangeada
