Válvula redutora de pressão

As válvulas redutoras de pressão sanitária são projetadas especificamente para aplicações de processamento higiênico e asséptico em indústrias como laticínios, bebidas, cervejaria, farmacêutica e processamento de alimentos. Projetadas em estrita conformidade com a Norma Sanitária 3-A 64-00, essas válvulas apresentam um design interno sem pernas mortas e sem fendas que evita a retenção de produtos e a contaminação microbiana. Disponíveis em configurações tipo T e tipo L, acomodam diferenciais de pressão que variam de 0,5 a 8 bar, com pressão operacional máxima de 10 bar. O corpo da válvula é polido com acabamento higiênico (Ra ≤ 0,6 μm) e fabricado em aço inoxidável AISI 316L, garantindo resistência à corrosão e facilidade de limpeza. Equipada com vedações em conformidade com a FDA, como EPDM, FPM ou silicone, a válvula oferece controle de pressão preciso e estável com alto coeficiente de fluxo (Kv) e características de fluxo suave. Compacto e modular, ele suporta vários tipos de conexão, incluindo acessórios de fixação, solda e roscados, em conformidade com padrões internacionais como DIN, SMS, ISO e 3A. Esta válvula redutora de pressão é ideal para manter uma pressão consistente a jusante em processos incluindo pasteurização, filtração, fermentação e linhas de enchimento, e é compatível com procedimentos Clean-in-Place (CIP) e Steam-in-Place (SIP) para garantir higiene e desempenho ideais.

Recursos técnicos

Especificações: 1/2" a 3" (DN10 a DN65)
Material: 316L/1.4404, ASME BPE 316L/1.4435, NB2 Fe ≤ 0,5%
Pressão: Até 10 bar (1,0 MPa)
Faixa de temperatura: -20°C a +150°C (dependendo do material da vedação)
Materiais de vedação: EPDM, FKM, HNBR, PTFE
Padrões de conexão: DIN, SMS, ISO, IDF, RJT, BS4825, ASME BPE, 3A, DIN11864, DIN11853
Métodos de conexão: Rosqueado, Grampo, Soldagem, Flangeado
Acabamento de superfície:
Padrão: Ra <0,6 μm
Polimento Mecânico (MP): Ra < 0,3 μm
Eletropolimento (EP): Ra < 0,3 μm
Certificações: FDA 177.2600, 3A-64-00, Glass II USP, Glass VI Capítulo 88, GB4806.11, Regulamento (CE) nº 1935/2004 da UE, PED 97/23/EC

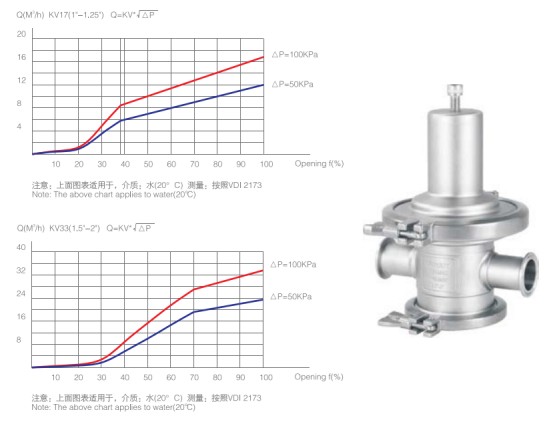

Gráfico de fluxo da válvula redutora de pressão

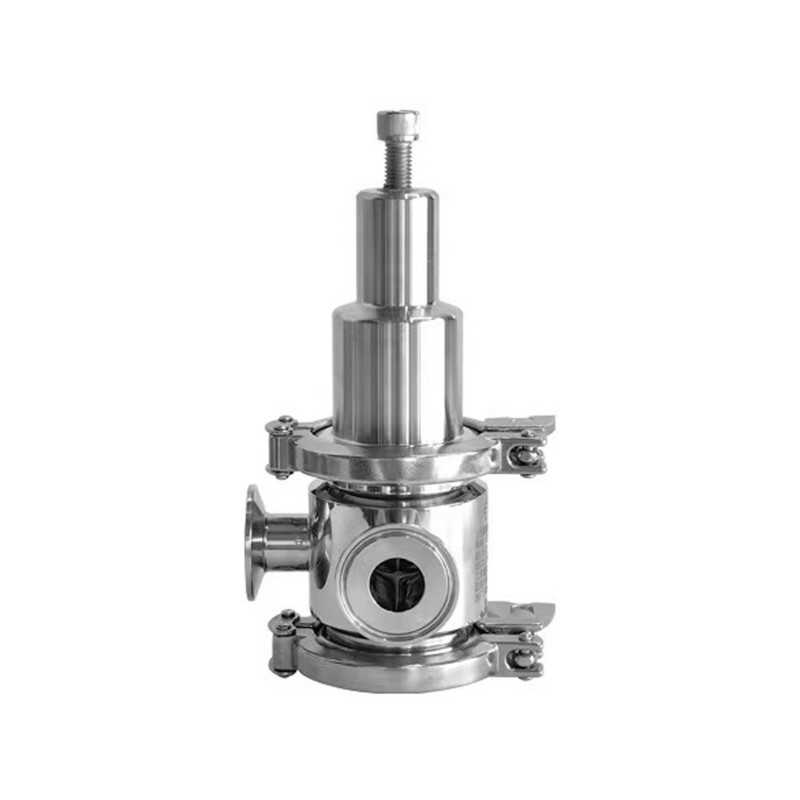

Válvula redutora de pressão tipo L

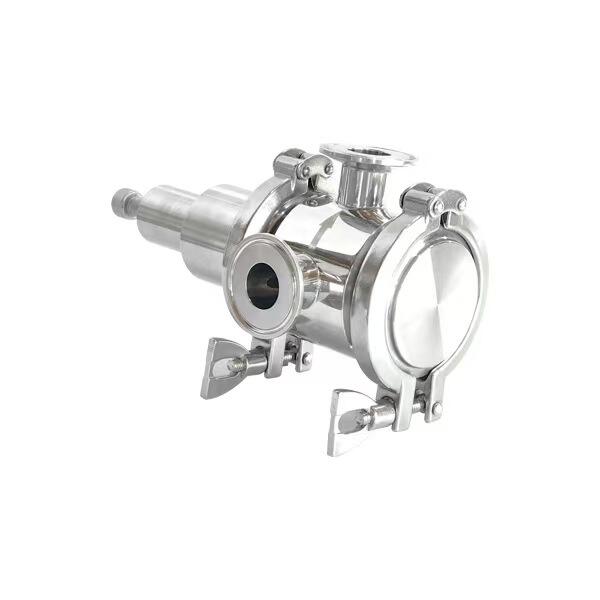

Válvula redutora de pressão tipo T
