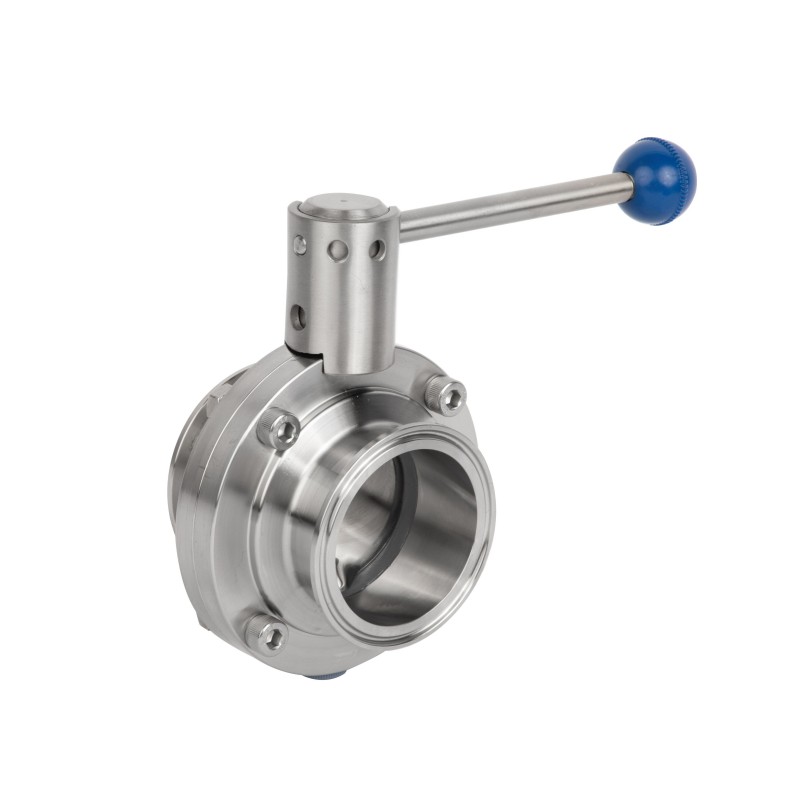

Válvula Borboleta Manual Sanitária

A Válvula Borboleta Manual Sanitária é um dispositivo de controle de fluxo compacto e higiênico amplamente utilizado nas indústrias de alimentos, bebidas, laticínios e farmacêutica. Apresentando um disco que gira dentro do corpo da válvula, permite um rápido fechamento ou regulação do fluxo. Com opções de operação manual ou automatizada, oferece excelente desempenho de vedação, fácil limpeza (compatível com CIP/SIP) e baixa queda de pressão. É ideal para aplicações que exigem controle de fluidos confiável, higiênico e eficiente.

Enviar consulta

Descrição do produto

Válvula Borboleta Sanitária – Solução Higiênica de Controle de Fluxo

Uma válvula borboleta manual sanitária é um dispositivo de controle de fluxo com um elemento de fechamento em forma de disco (placa borboleta) que gira em torno de seu próprio eixo dentro do corpo da válvula para abrir, fechar ou regular o fluxo. Projetadas para aplicações higiênicas, essas válvulas são amplamente utilizadas em indústrias como laticínios, bebidas, farmacêutica e processamento de alimentos, onde ambientes limpos no local (CIP) e estéreis são essenciais.
Normalmente, a válvula opera com um ângulo de rotação inferior a 90°, permitindo uma operação rápida e eficiente. A instalação de um redutor de rosca sem-fim permite o autotravamento e o posicionamento preciso do disco, melhorando o controle e a confiabilidade da vedação mesmo sob baixa pressão.

As principais vantagens das válvulas borboleta higiênicas incluem:

Operação rápida e sem esforço
Baixa resistência a fluidos e queda de pressão
Design simples, compacto e leve
Excelente desempenho de vedação em baixas pressões
Ideal para operação frequente e transporte de lama
Alça manual ou atuador opcional para automação
Em aplicações industriais que exigem maior resistência à pressão e temperatura, as válvulas borboleta manuais sanitárias são fabricadas com corpos em aço carbono e discos selados com metal, substituindo as tradicionais vedações de borracha. Essas válvulas borboleta de alto desempenho são comumente usadas em sistemas de gases de combustão, dutos de fumaça e gasodutos.

Parâmetro

Dados técnicos
Material	Entre em contato com peças do produto	304L/316L (1.4307/1.4404) forjado
	peças de produtos sem contato	304(1.4301)
	Fornece certificado EN 10204 3.1B
Material de vedação	padrão	EPDM
	opção	FPM, Silicone, NBR
	Todos os materiais de vedação estão em conformidade com FDA 177.2600
Temperatura	Temperatura de trabalho	-20-+135°C (EPDM)
	Temperatura de esterilização	150°C (MÁX. 20 min)
Pressão	Pressão de trabalho	0~10 bar
	Controlar a pressão do ar	5~8 barras
Tratamento de superfície	Superfície interna	R≤0,8μm
	Superfície externa	R≤1,6μm

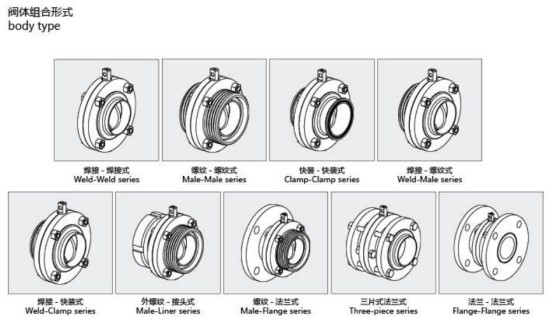

Conexão	Padrão de conexão	extremidade soldada: série DIN11850 0,2
		extremidade soldada: padrão de tubo POLEGADA
	Método de conexão: soldagem. rosca, braçadeira, flange
Opção	controlador inteligente	24V CC
		Válvula de eletromagnetismo 1/2
	Sensor de posição	24V CC

		2 sensores de posição NPN/PNP

Tipo de braçadeira com manual

Tipo de braçadeira padrão DIN com manual

Tamanho	A	B	L	H
DN20	20	34	66	113.5
DN25	26	50.5	66	113.5
DN32	32	50.5	66	125.5
DN40	38	50.5	68	132.5
DN50	50	64	70	145
DN65	66	91	72	163
DN80	81	106	92	190
DN100	100	119	98	210
DN125	125	155	106	239
DN150	150	183	120	288

Tipo de braçadeira padrão SMS/3A/ISO com manual

Tamanho	A	B	L	H
1”	22.1	50.5	66	113.5
1,5”	34.8	50.5	68	132.5
2”	47.5	64	70	145
2,5”	60.2	77.5	72	163
3”	72.9	91	80	190
4”	97.38	119	94	210

Tipo de soldagem com manual

DIN standard welding type with manual

Tamanho	A		S	L	H
Tamanho	Série1	Série 2	S	L	H
DN20	22	23	1.5	44	113.5
DN25	28	29	1.5	44	113.5
DN32	34	35	1.5	48	125.5
DN40	40	41	1.5	48	132.5
DN50	52	53	1.5	48	145
DN65	70		2	50	163
DN80	85		2	56	190
DN100	104		2	60	210
DN125	129		2	70	239
DN150	154		2	80	288

Tipo de soldagem padrão SMS/3A/ISO com manual

Tamanho	A	S	L	H
1”	25.4	1.25	44	113.5
1,5”	38.1	1.25	48	132.5
2”	50.8	1.25	48	145
2,5”	63.5	1.5	50	163
3”	76.2	1.6	56	190
4”	101.6	2	60	210

Tipo rosqueado com manual

Tipo roscado padrão DIN com manual

Tamanho	A	B	L	H
DN20	20	RD44*1/6”	66	113.5
DN25	26	RD52*1/6”	66	113.5
DN32	32	RD58*1/6”	66	125.5
DN40	38	RD65*1/6”	68	132.5
DN50	50	RD78*1/6”	70	145
DN65	66	RD95*1/6”	72	163
DN80	81	RD110*1/4”	92	190
DN100	100	RD130*1/4”	98	210
DN125	125	RD160*1/4”	106	239
DN150	150	RD190*1/4”	120	288

Tipo rosqueado padrão SMS com manual

Tamanho	A	B	L	H
SMS25	22.5	RD40*1/6”	66	113.5
SMS38	35.5	RD60*1/6”	68	132.5
SMS51	48.5	RD70*1/6”	70	145
SMS63.5	60.5	RD85*1/6”	72	163
SMS76	72.9	RD98*1/6”	80	190
SMS101.6	97.6	RD125*1/6”	94	210

3A tipo roscado padrão com manual

Tamanho	A	B	L	H
1”	22.1	37,13*8TPIACME	66	113.5
1,5”	34.8	50,65*8TPIACME	68	132.5
2”	47.5	64,16*8TPIACME	70	145
2,5”	60.2	77,67*8TPIACME	80	163
3”	72.9	91,19*8TPIACME	80	190
4”	97.6	119,25*6TPIACME	96	210

Tipo roscado padrão RJT com manual

Tamanho	A	B	L	H
1”	22.1	45,72*8TPIACME	66	113.5
1,5”	34.8	58,42*8TPIACME	68	132.5
2”	47.5	72,72*8TPIACME	70	145
2,5”	60.2	85,42*8TPIACME	80	163
3”	72.9	98,12*8TPIACME	80	190
4”	97.6	123,52*6TPIACME	96	210

Tipo roscado padrão IDF com manual

Tamanho	A	B	L	H
1”	22.1	37,13*8TPIACME	66	113.5
1,5”	34.8	50,65*8TPIACME	68	132.5
2”	47.5	64,16*8TPIACME	70	145
2,5”	60.2	77,67*8TPIACME	80	163
3”	72.9	91,19*8TPIACME	80	190
4”	97.6	125,9*6TPIACME	96	210

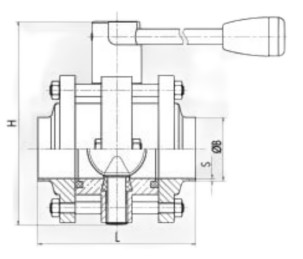

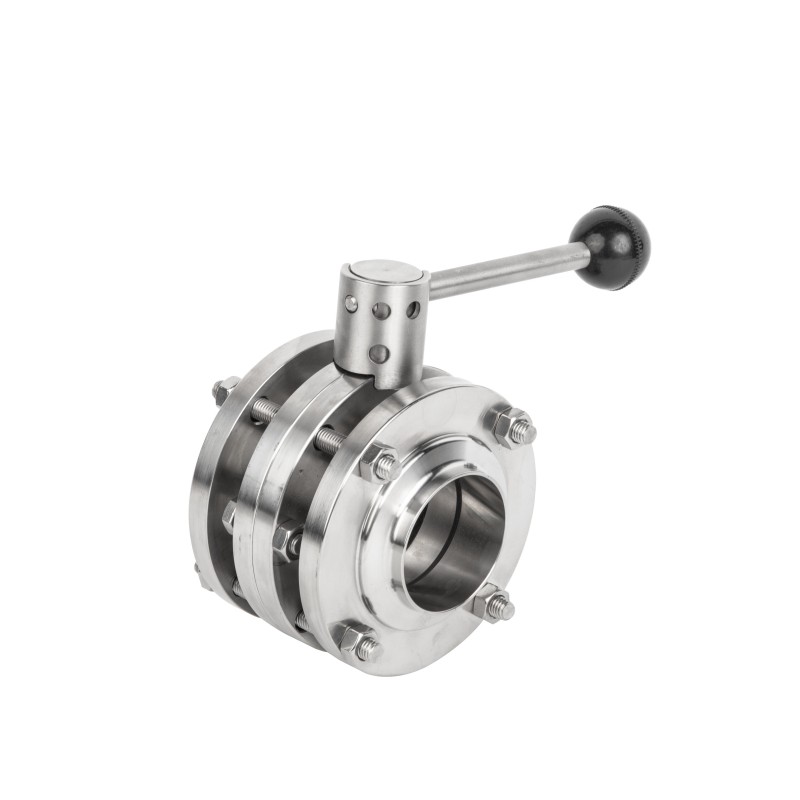

Tipo de três peças com manual

Tipo de três peças padrão DIN com manual

Tamanho	S	B	L	H
DN25	1.5	29	100	113.5
DN32	1.5	35	100	125.5
DN40	1.5	41	100	132.5
DN50	1.5	53	110	145
DN65	2	70	114	163
DN80	2	85	130	190
DN100	2	104	135	210
DN125	2	129	160	239
DN150	2	154	180	288

Tipo de três peças padrão SMS/3A/ISO com manual

Tamanho	S	B	L	H
1”	1.65	25.4	100	113.5
1,5”	1.65	38.1	100	132.5
2”	1.65	50.8	110	145
2,5”	1.65	63.5	114	163
3”	1.65	76.2	130	190
4”	2.11	101.6	135	210

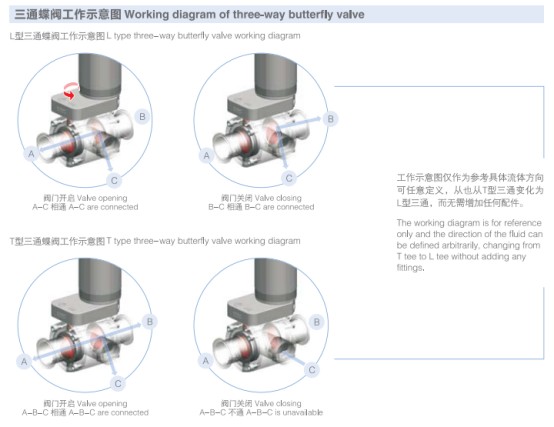

Válvula borboleta de três vias

Válvula borboleta de três vias | Solução de controle de fluxo de alto desempenho
A válvula borboleta de três vias é uma solução de controle de fluxo compacta e altamente eficiente, projetada para sistemas que exigem desvio ou mistura de fluidos. Ao contrário das válvulas tradicionais, ela permite o redirecionamento do fluxo entre três portas, tornando-a ideal para sistemas de tubulação complexos em indústrias como farmacêutica, de alimentos e bebidas e de processamento químico.
Fabricada em aço inoxidável de alta qualidade (SS316L), a válvula garante excelente resistência à corrosão, operação sanitária e durabilidade. Seu disco e sede projetados com precisão fornecem uma vedação hermética, suportando funções liga/desliga e de aceleração. A Válvula Borboleta Manual Sanitária pode ser acionada manualmente ou pneumaticamente para automação otimizada e controle de processo.
Esta válvula borboleta de três vias é a escolha ideal para aplicações higiênicas que exigem controle de fluxo confiável, instalação com economia de espaço e fácil manutenção.
