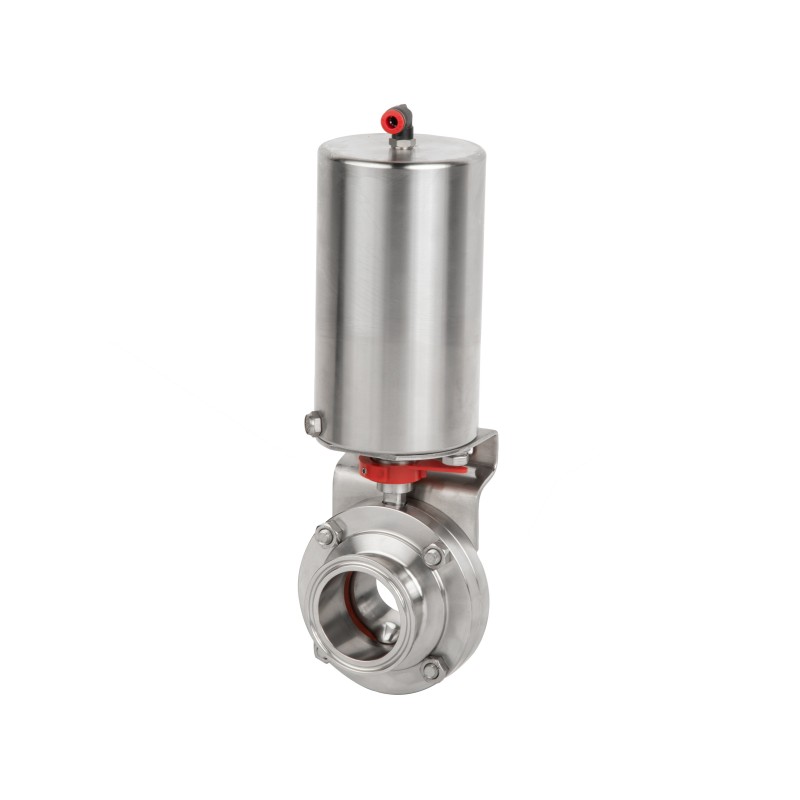

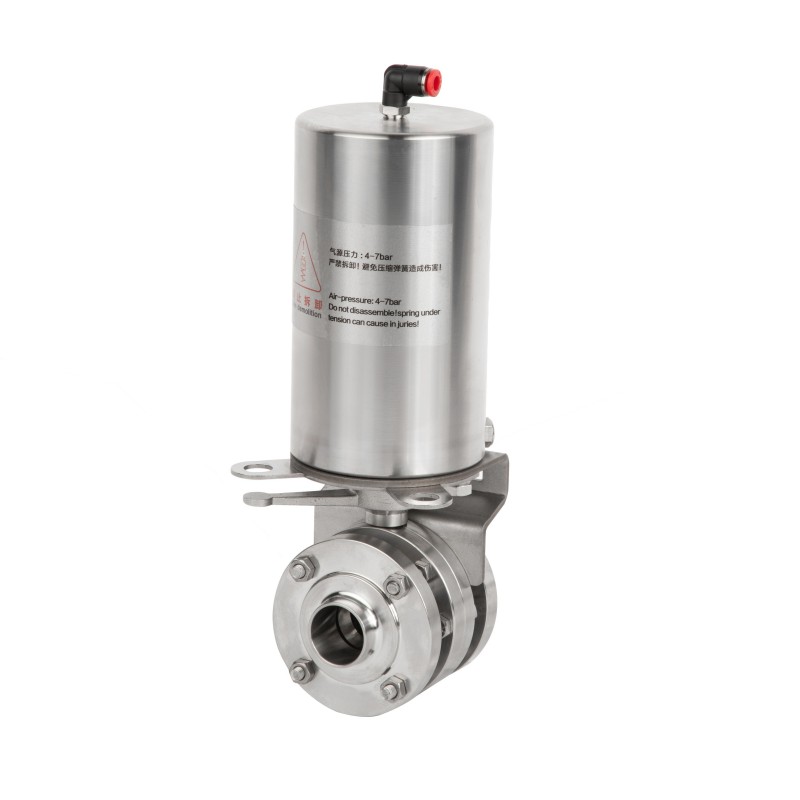

Válvula borboleta pneumática sanitária

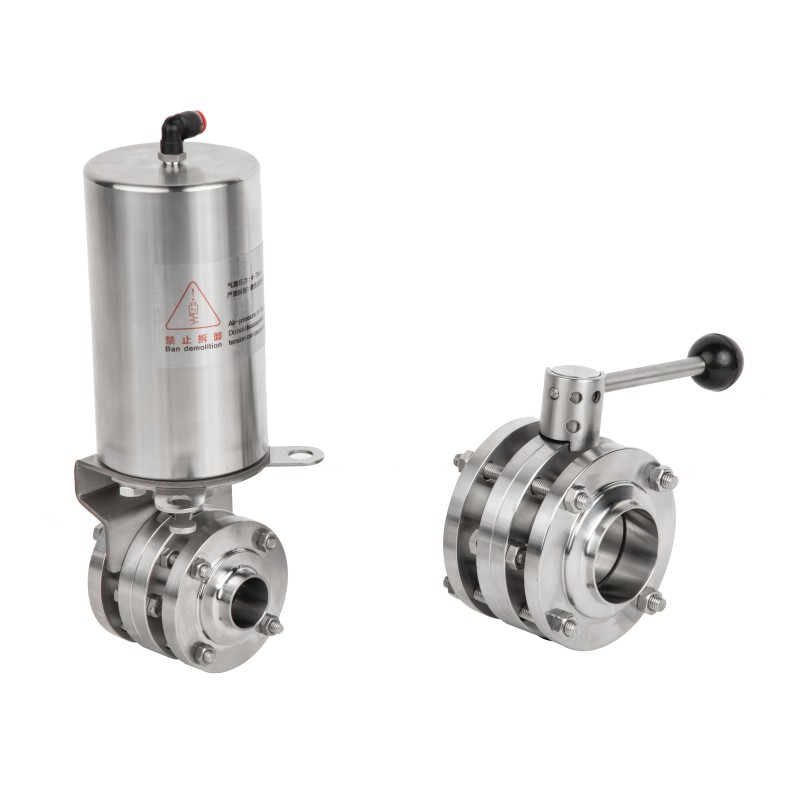

A Válvula Borboleta Pneumática Sanitária pode ser controlada manualmente com uma alça de travamento ou acionada automaticamente por meio de um atuador pneumático. O atuador está disponível nos tipos NC (normalmente fechado), NA (normalmente aberto) ou de dupla ação (ar/ar). Seu design garante uma rotação confiável de 90° com maior torque para vedação hermética. A alça manual permite que a válvula seja fixada em múltiplas posições para uma regulação precisa do fluxo. Ideal para aplicações sanitárias e higiênicas que exigem desligamento e controle eficientes.

Enviar consulta

Descrição do produto

Opções de operação da válvula borboleta pneumática sanitária série BV6 e projeto do atuador - controle manual e automatizado
A válvula borboleta pode ser operada remotamente através de um atuador pneumático ou manualmente através de uma alavanca, oferecendo soluções flexíveis para uma ampla gama de aplicações de controle de processo.
O atuador pneumático está disponível em três configurações padrão:
Normalmente Fechado (NC)
Normalmente aberto (NÃO)
Dupla Ação (Ar para Abrir / Ar para Fechar, A/A)
O design do atuador garante que o movimento axial do pistão seja convertido em uma rotação precisa de 90° do eixo da válvula. Este mecanismo aumenta significativamente o torque quando o disco da válvula entra em contato com o anel de vedação, garantindo um fechamento seguro. Esse torque aprimorado proporciona excelente desempenho de vedação, especialmente em sistemas de processos higiênicos de alta demanda.
Para operação manual, a alavanca de travamento permite que a válvula seja fixada mecanicamente em várias posições, incluindo totalmente aberta, totalmente fechada, semiaberta ou outras posições intermediárias. Esse recurso permite uma regulação precisa do fluxo e é ideal para aplicações que exigem controle de fluido ajustável.

Parâmetro

Especificações do atuador pneumático
Pressão do ar de controle: 5–8 bar
Faixa de temperatura operacional: -25°C a +90°C
Consumo de ar: 0,26 × P (barra)
Torque máximo de saída:
Ar/Mola: 35 N·m (a 5 bar)
Ar/Ar: 65 N·m (a 5 bar)
O atuador está disponível em três configurações padrão:
Normalmente Fechado (NC)
Normalmente aberto (NÃO)
Ar-Ar (A/A)
Requisitos de qualidade do ar comprimido:
Tamanho máximo de partícula: 0,01 mm
Teor máximo de óleo: 0,08 ppm
Ponto de orvalho: 10°C abaixo da temperatura ambiente ou inferior
Teor máximo de umidade: 7,5 g/kg

Tipo de braçadeira com pneumático

Tipo de braçadeira padrão DIN com pneumático

Tamanho	A	B	L	H
DN20	20	34.5	66	241.5
DN25	26	50.5	66	243
DN32	32	50.5	66	246
DN40	38	50.5	68	249.5
DN50	50	64	70	257.5
DN65	66	91	72	267
DN80	81	106	92	274.5
DN100	100	119	94	284.5

Tipo de braçadeira padrão SMS/3A/ISO com pneumático

Tamanho	A	B	L	H
1”	22.1	50.5	66	241.5
1,5”	34.9	50.5	68	246
2”	47.5	64	70	253.5
2,5”	60.2	77.5	72	261
3”	72.9	91	80	265
4”	97.6	119	94	284.5

Tipo de soldagem com pneumático

Tipo de soldagem padrão DIN com pneumático

Tamanho	A		S	L	H
Tamanho	Série1	Série 2	S	L	H
DN20	22	23	1.5	44	241.5
DN25	28	29	1.5	44	243
DN32	34	35	1.5	48	246
DN40	40	41	1.5	48	249.5
DN50	52	53	1.5	48	257.5
DN65	70		2	50	267
DN80	85		2	56	274.5
DN100	104		2	60	284.5

Tipo de soldagem padrão SMS / 3A / ISO com pneumático

Tamanho	A	S	L	H
1”	25.4	1.65	44	241.5
1,5”	38.1	1.65	48	246
2”	50.8	1.65	48	253.5
2,5”	63.5	1.65	50	261
3”	76.2	1.65	56	265
4”	101.6	2.11	60	284.5

Tipo roscado com pneumático

Tipo roscado padrão DIN com pneumático

Tamanho	A	B	L	H
DN20	20	RD44*1/6”	66	241.5
DN25	26	RD52*1/6”	66	243
DN32	32	RD58*1/6”	66	246
DN40	38	RD65*1/6”	68	249.5
DN50	50	RD78*1/6”	70	257.5
DN65	66	RD95*1/6”	72	267
DN80	81	RD110*1/4”	90	274.5
DN100	100	RD130*1/4”	94	284.5

Tipo rosqueado padrão SMS com pneumático

Tamanho	A	B	L	H
1”	22.1	RD40*1/6”	66	241.5
1,5”	34.8	RD60*1/6”	68	246
2”	47.5	RD70*1/6”	70	253.5
2,5”	60.2	RD85*1/6”	80	261
3”	72.9	RD98*1/6”	80	265
4”	97.38	RD125*1/6”	94	284.5

Tipo roscado padrão 3A com pneumático

Tamanho	A	B	L	H
1”	22.1	37,13*8TPIACME	66	241.5
1 1/2”	34.8	50,65*8TPIACME	68	246
2”	47.5	64,16*8TPIACME	70	253.5
2 1/2”	60.2	77,67*8TPIACME	72	261
3”	72.9	91,19*8TPIACME	80	265
4”	97.38	119,25*6TPIACME	96	284.5

Tipo de três peças com pneumático

Tipo de três peças padrão DIN com pneumático

Tamanho	A		S	L	H
Tamanho	Série1	Série 2	S	L	H
DN20	22	23	1.5	100	241.5
DN25	28	29	1.5	88	243
DN32	34	35	1.5	92	246
DN40	40	41	1.5	92	249.5
DN50	52	53	1.5	92	257.5
DN65	70		2	94	267
DN80	85		2	104	274.5
DN100	104		2	104	284.5

Tipo de três peças padrão SMS/3A/ISO com pneumático

Tamanho	A	S	L	H
1”	25.4	1.65	88	241.5
1,5”	38.1	1.65	92	246
2”	50.8	1.65	92	253.5
2,5”	63.5	1.65	94	261
3”	76.2	1.65	104	265
4”	101.6	2.11	104	284.5
