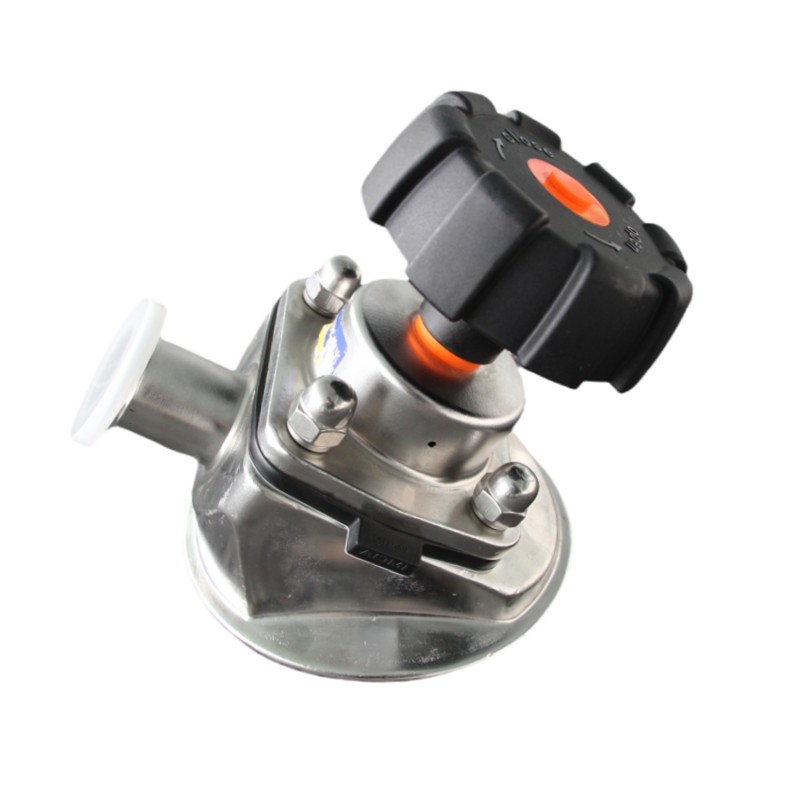

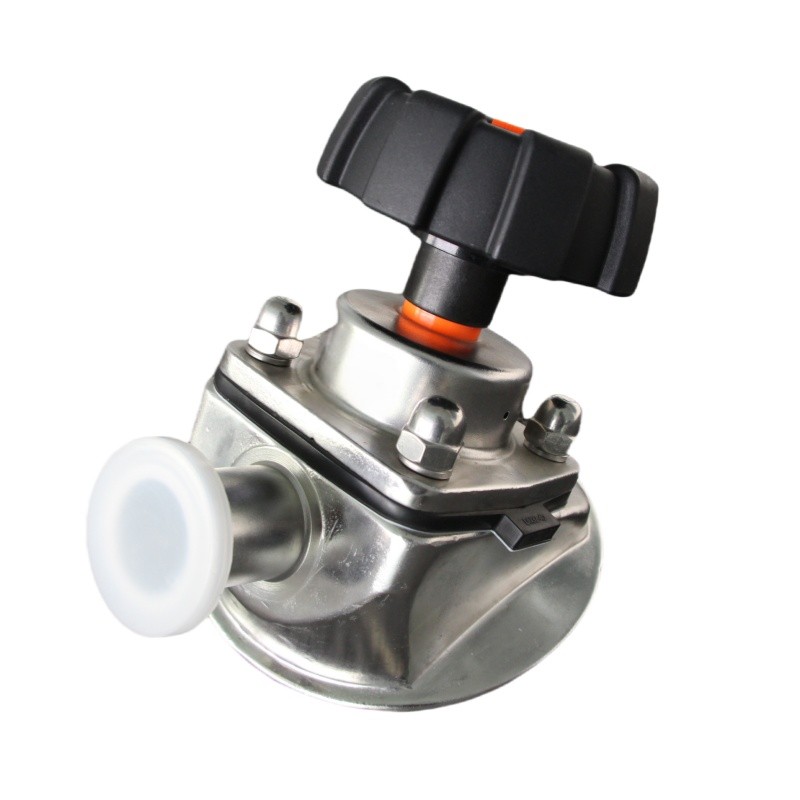

Válvula de diafragma inferior do tanque

A válvula de diafragma no fundo do tanque é uma solução higiênica de controle de fluxo projetada especificamente para instalação direta no ponto mais baixo de um tanque ou vaso para permitir uma descarga completa, drenável e livre de contaminação. Apresentando um design com zero pernas mortas e assento de diafragma embutido, ele garante que não haja retenção do produto e oferece suporte total à compatibilidade CIP/SIP para aplicações estéreis. Fabricada em aço inoxidável de alta pureza (como SS316L) com acabamento superficial interno de Ra ≤ 0,4 µm e eletropolimento opcional, a válvula atende a padrões rigorosos, incluindo ASME BPE, FDA e 3-A. Seu corpo compacto e inclinado promove a autodrenagem, enquanto o mecanismo de vedação do diafragma oferece separação hermética entre o meio do processo e o atuador. Disponível com atuação manual, pneumática ou elétrica com topos de controle opcionais e feedback de posição, esta válvula é ideal para indústrias farmacêuticas, biotecnológicas e alimentícias onde limpeza, eficiência e conformidade são essenciais. Todas as válvulas são 100% testadas e entregues com documentação completa e rastreabilidade para apoiar a validação e conformidade com GMP.

Especificações

Válvula de diafragma de saída do tanque – higiênica, confiável e otimizada para drenagem

Nossa válvula de diafragma de saída de tanque foi projetada para fornecer controle de fluxo higiênico e de alto desempenho no ponto mais baixo de tanques ou vasos de processo. A válvula apresenta um design exclusivo de vedação com ângulo morto zero que garante drenagem completa e elimina o risco de contaminação. Construído com materiais de vedação em conformidade com a FDA, como vedações duplas EPDM+PTFE, EPDM puro, Teflon PTFE, FPM e Silicone, é adequado para aplicações higiênicas exigentes. O acabamento superficial interno está disponível com Ra ≤ 0,4µm ou eletropolido conforme padrões SF1/SF4, totalmente compatível com ASME BPE.
A válvula é altamente versátil, suportando operação manual, atuação pneumática ou elétrica e componentes facilmente intercambiáveis. Ele está disponível em várias configurações, incluindo estilos de 2 vias, 3 vias, tipo U, tipo T, multiportas e fundo de tanque para atender a vários layouts de sistema. Cada válvula é 100% testada hidraulicamente e inspecionada visualmente para garantir um desempenho confiável e sem vazamentos.

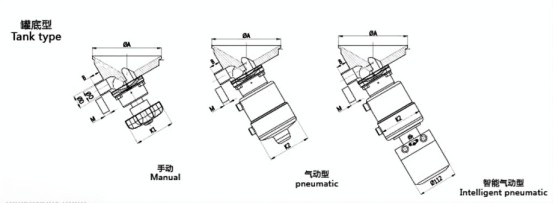

Opções de operação:
Alças: Volante de plástico ou aço inoxidável
Atuadores: Pneumáticos (plástico ou aço inoxidável), Elétricos
Unidades de Controle: Sensores de proximidade, limitadores de curso, C-top (ligado/desligado) e IL-top (posicionador)
Por que escolher nossa válvula de diafragma para fundo de tanque?
Mais de 20 anos de experiência em fabricação com mais de 600.000 válvulas produzidas.
Melhorias contínuas no design e otimizações de desempenho garantem qualidade consistente e confiável.
O design de espaço morto zero suporta total limpeza e esterilidade.
Vedações importadas de alta qualidade provenientes da Dinamarca para maior durabilidade e integridade de vedação.
Certificações e Padrões:
Está em conformidade com 3-A, FDA, PED 2014/68/EU, ISO9001:2008 e atende aos padrões DIN, SMS, ISO/IDF, BS/RJT e ASME BPE.
