Quando a pressão inferior da haste da válvula ultrapassa a pressão superior e a força da mola, a válvula de retenção abre. Quando a pressão superior é igual à pressão inferior, a válvula de retenção fecha.
Uma pressão reversa mais alta atua na haste da válvula e faz com que a válvula feche.

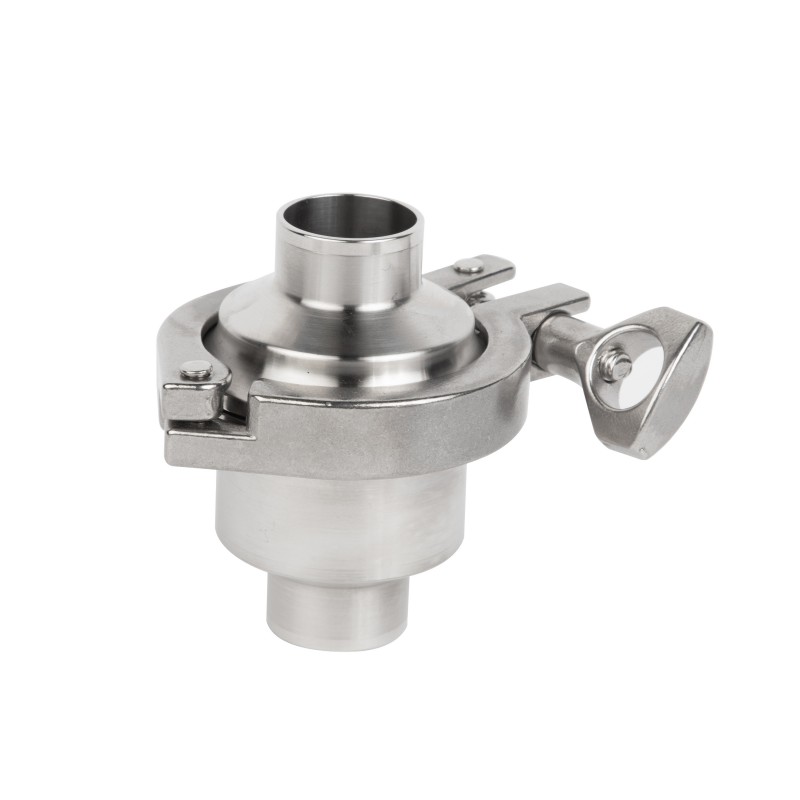

A Válvula de Retenção Sanitária ZH4 possui dois tipos: Válvula de retenção ZH4-1 que adota o método de conexão por braçadeira, que é econômico e prático e amplamente utilizado na área alimentícia. A válvula de retenção ZH4-2 é composta por um corpo de válvula espesso e duas peças de flange, que são fáceis de instalar e remover.
| Dados técnicos | ||
| Material | Entre em contato com peças do produto | 304L/316L (1.4307/1.4404) Forjado |
| peças de produtos sem contato | 304(1.4301) | |
| Fornece certificado EN 10204 3.1B | ||
| Material de vedação | padrão | EPDM |
| opção | NBR、FPM、Silicone | |
| Material de vedação Todos os materiais de vedação estão em conformidade com FDA 177.2800 | ||
| Temperatura | Temperatura | -20~+135℃(EPDM) |
| Temperatura de esterilização | 150 ℃ (máx. 20 minutos) | |
| Pressão | Pressão de abertura | ≈0,08bar |
| Pressão máxima de trabalho | 10bar | |
| Tratamento de superfície | Superfície interna | Ra <= 0,8um |
| Superfície externa | Ra <= 1,6um | |
| Conexão | Padrão de conexão | extremidade soldada: DIN 11850 series2 |
| extremidade soldada: padrão de tubo POLEGADA | ||
| Padrão de conexão | ||
|
|

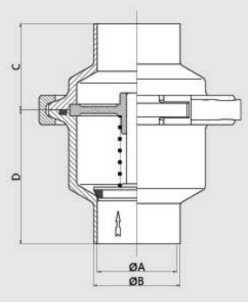

A | B | C | D |
| 1/2” | 9.4 | 25.2 | 28.5 | 39.5 |
| 3/4” | 15.75 | 25.2 | 28.5 | 39.5 |
| 1” | 22.1 | 50.5 | 38 | 59 |
| 1 1/2” | 34.8 | 50.5 | 38 | 59 |
| 2” | 47.5 | 64 | 38 | 59 |
| 2 1/2” | 60.2 | 77.5 | 38 | 59 |
| 3” | 72.9 | 91 | 42 | 59 |
| 4” | 97.38 | 119 | 44 | 55 |
|
|
A | B | C | D |
| 1/2” | 9.4 | 12.7 | 28.5 | 39.5 |
| 3/4” | 15.75 | 19.05 | 28.5 | 39.5 |
| 1” | 22.1 | 25.4 | 38 | 59 |
| 1 1/2” | 34.8 | 38.1 | 38 | 59 |
| 2” | 47.5 | 50.8 | 38 | 59 |
| 2 1/2” | 60.2 | 63.5 | 38 | 59 |
| 3” | 72.9 | 76.2 | 42 | 59 |
| 4” | 97.38 | 101.6 | 44 | 55 |
